KWALIFIKACJA GIW13 - STYCZEŃ 2024

PYTANIE NR 32.

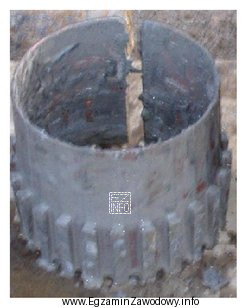

Który element aparatu rdzeniowego przedstawiono na ilustracji?
Ilustracja przedstawia element aparatu rdzeniowego, który jest używany w technice wiertniczej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Urywak rdzenia to element aparatu rdzeniowego związany z odrywaniem i utrzymaniem rdzenia w rurze wewnętrznej po jego pobraniu. Koronka rdzeniowa jest elementem skrawającym na dole zestawu, stabilizator służy do prowadzenia, a wieszak dotyczy podwieszenia rury wewnętrznej, więc pełnią inne funkcje.

Pełne wyjaśnienie:

W aparacie rdzeniowym poszczególne części mają wyraźnie rozdzielone zadania: jedne skrawają skałę, inne prowadzą zestaw w otworze, a jeszcze inne zabezpieczają rdzeń przed wypadnięciem i umożliwiają jego odzysk. Odpowiedź "Urywak rdzenia" odnosi się do elementu, którego rola wiąże się z oderwaniem rdzenia (w momencie zakończenia pobierania) oraz z jego utrzymaniem tak, aby rdzeń mógł zostać wyciągnięty bez strat.

Odpowiedź "Koronkę rdzeniową" wybiera się często odruchowo, bo to najbardziej rozpoznawalny element rdzeniowania. Koronka jest jednak zasadniczo narzędziem urabiającym (pracuje na dnie otworu i odpowiada za wykonywanie przewiertu oraz wycinanie rdzenia), a nie elementem odpowiadającym za jego odrywanie lub trzymanie w końcowej fazie pobierania.

Odpowiedź "Wieszak rury wewnętrznej" dotyczy części powiązanej z zawieszeniem lub osadzeniem rury wewnętrznej w zespole rdzeniowym. To inny obszar funkcjonalny niż urywanie/utrzymanie rdzenia; wieszak nie jest elementem skrawającym ani typowym elementem chwytającym rdzeń.

Odpowiedź "Stabilizator aparatu rdzeniowego" pełni funkcję prowadzenia i centrowania zestawu w otworze, ogranicza bicie i poprawia geometrię pracy narzędzia. Stabilizator nie jest przeznaczony do odrywania rdzenia ani do jego zabezpieczenia w rurze wewnętrznej.

Na egzaminie warto zapamiętać rozdział ról: koronka = skrawanie, stabilizator = prowadzenie, elementy rury wewnętrznej (w tym wieszak) = osadzenie/połączenie, a urywak rdzenia = operacje na rdzeniu (oderwanie i utrzymanie) podczas odzysku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Urywak rdzenia to element zestawu rdzeniowego związany z końcową fazą pobierania rdzenia: pomaga doprowadzić do jego odłamania i utrzymania w rurze wewnętrznej, aby rdzeń można było bezpiecznie odzyskać na powierzchnię.
Koronka rdzeniowa jest narzędziem urabiającym pracującym na dnie otworu. Jej zadaniem jest skrawanie skały i wykonywanie przewiertu w taki sposób, aby powstawał rdzeń możliwy do pobrania przez aparat rdzeniowy.
Stabilizator odpowiada głównie za prowadzenie i centrowanie zestawu w otworze oraz poprawę stabilności pracy przewodu. Nie jest elementem kontaktującym się z rdzeniem w sposób umożliwiający jego odrywanie lub utrzymywanie.
Najpierw ustal, czy element wygląda jak część skrawająca (z widoczną strefą pracy na dnie otworu) czy jak część "wewnętrzna" obsługująca rdzeń. Koronka jest kojarzona z urabianiem, a urywak z operacją na pobranym rdzeniu w zestawie.
Wieszak rury wewnętrznej to część związana z osadzeniem lub podwieszeniem rury wewnętrznej w aparacie rdzeniowym. Dotyczy konstrukcji i montażu rury wewnętrznej, a nie elementów odpowiedzialnych za skrawanie czy odrywanie rdzenia.
Często myli się elementy o podobnym kształcie lub wybiera "koronkę" jako najbardziej znaną część. Inny błąd to łączenie funkcji prowadzenia (stabilizator) z funkcjami pracy na rdzeniu. Pomaga analiza: skrawanie vs prowadzenie vs obsługa rdzenia.
Ma to znaczenie podczas kompletacji aparatu rdzeniowego, przeglądów i napraw oraz przy analizie przyczyn strat rdzenia. Zła identyfikacja elementu może prowadzić do błędnego montażu i pogorszenia skuteczności odzysku rdzenia.
Wymagają połączenia teorii z praktyką: trzeba znać nazwy i funkcje elementów oraz umieć rozpoznać je po kształcie i cechach konstrukcyjnych. Samo "wykucie definicji" bywa niewystarczające, jeśli nie widziało się osprzętu na żywo.
Najlepiej pracować na zdjęciach i schematach zestawów oraz – jeśli to możliwe – obejrzeć elementy w warsztacie. Twórz fiszki: nazwa + funkcja + miejsce w zestawie. Ucz się rozróżnienia ról: skrawanie, prowadzenie, obsługa rdzenia.
To ryzykowne. Nazwy bywają podobne i nie zawsze wskazują jednoznacznie na wygląd. Bezpieczniej analizować funkcję i typ elementu: czy jest skrawający, prowadzący, czy związany z rurą wewnętrzną i rdzeniem. Dopiero potem dopasować nazwę.
info

To pytanie poprawnie rozwiązuje 50% zdających egzamin. trudne

Eksperci podkreślają: "Urywak rdzenia to element aparatu rdzeniowego związany z odrywaniem i utrzymaniem rdzenia w rurze wewnętrznej po jego pobraniu."

Materiały:

  • Instrukcje producentów aparatów rdzeniowych (katalogi części i schematy montażowe)
  • Materiały dydaktyczne z technologii wierceń rdzeniowych używane w kształceniu zawodowym
  • Atlas/ilustracje osprzętu wiertniczego do rozpoznawania elementów
