KWALIFIKACJA INF6 - CZERWIEC 2023



PYTANIE NR 13.

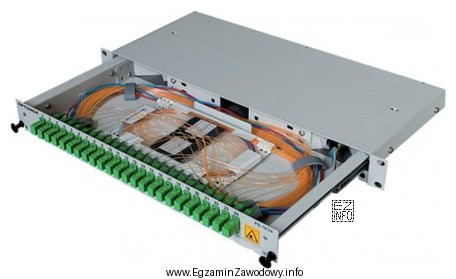

Który element instalacji światłowodowej został przedstawiony na ilustracji?
Ilustracja przedstawia przełącznicę światłowodową, która jest kluczowym elementem instalacji światłowodowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przełącznica światłowodowa służy do terminacji i krosowania włókien (adaptery/porty, organizacja zapasu, łatwy dostęp serwisowy).
Rozgałęźnik optyczny dzieli sygnał, mufa służy do łączeń/spawów i ochrony w terenie, a gniazdo abonenckie jest punktem zakończenia instalacji u użytkownika.

Pełne wyjaśnienie:

Poprawna jest odpowiedź "Przełącznica światłowodowa", ponieważ przełącznica to element infrastruktury pasywnej przeznaczony do zakończenia (terminacji) kabli światłowodowych oraz do krosowania (łączenia torów) za pomocą patchcordów. Typowo ma postać panelu/skrzynek z portami (adapterami) i miejscem na uporządkowanie włókien, opis, prowadzenie zapasu oraz zapewnienie dostępu serwisowego.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "Rozgałęźnik optyczny" (splitter) to element dzielący moc optyczną jednego włókna na kilka wyjść (np. w sieciach PON). Jego cechą jest funkcja podziału sygnału, a nie krosowanie i organizacja zakończeń na wielu portach w formie pola przyłączeniowego.
  • "Mufa światłowodowa" służy do wykonywania i zabezpieczania połączeń kabli (spawów, łączeń) oraz do ochrony włókien przed wilgocią i uszkodzeniami mechanicznymi. Najczęściej jest stosowana w kanalizacji teletechnicznej, na słupach lub w studniach, a nie jako panel krosowy z portami dla patchcordów.
  • "Gniazdo abonenckie światłowodowe" jest elementem końcowym instalacji u abonenta (mieszkanie, biuro). Zwykle ma niewielką liczbę złączy (często 1–2), a jego zadaniem jest estetyczne i bezpieczne zakończenie włókna oraz udostępnienie portu do podłączenia urządzenia końcowego (np. ONU/ONT).

Wskazówka egzaminacyjna: przy rozpoznawaniu elementów patrz na funkcję (krosowanie vs. łączenie/spawy vs. podział sygnału vs. zakończenie u klienta) oraz na kontekst montażu (szafa/punkt dystrybucyjny, teren, lokal abonenta). To zwykle pozwala odróżnić przełącznicę od mufy i splittera, nawet gdy obudowy bywają podobne.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przełącznica światłowodowa i do czego służy?
Przełącznica światłowodowa to element do terminacji i krosowania włókien. Umożliwia wyprowadzenie włókien na porty (adaptery) i łączenie torów patchcordami, a także porządkowanie zapasu włókien i oznaczenia. Stosuje się ją w punktach dystrybucyjnych i szafach.
Jak odróżnić przełącznicę od mufy światłowodowej na zdjęciu?
Przełącznica zwykle ma widoczne porty/adaptery do podłączania patchcordów i jest montowana w szafie lub na ścianie jako punkt krosowy. Mufa jest szczelną obudową do spawów i ochrony połączeń, częściej spotykaną w terenie (studnie, kanalizacja, słupy) i bez pola portów dla abonentów.
Co to jest rozgałęźnik optyczny i kiedy się go stosuje?
Rozgałęźnik optyczny (splitter) dzieli sygnał z jednego włókna na kilka wyjść, co pozwala obsłużyć wielu abonentów z jednego toru. Stosuje się go m.in. w sieciach PON. Nie służy do krosowania jak przełącznica, tylko do podziału mocy optycznej w sieci.
Dlaczego gniazdo abonenckie nie zastępuje przełącznicy?
Gniazdo abonenckie to punkt końcowy u klienta, zwykle z małą liczbą portów. Przełącznica jest elementem dystrybucyjnym, gdzie kończy się wiele włókien i wykonuje się krosowanie między torami. To inne miejsce w sieci i inna skala połączeń oraz organizacji okablowania.
Jakie elementy najczęściej wchodzą w skład instalacji światłowodowej?
Typowo spotkasz: kable światłowodowe, przełącznice/panele (ODF), mufy do spawów, adaptery i złącza, pigtaile i patchcordy, splittery (jeśli sieć je wykorzystuje) oraz gniazda abonenckie. Każdy element ma inną funkcję: łączenie, ochrona, dystrybucja albo zakończenie u klienta.
Jakie są typowe błędy przy rozpoznawaniu elementów światłowodowych na ilustracjach?
Najczęściej myli się elementy o podobnej obudowie, np. mufę z przełącznicą, gdy uczeń patrzy tylko na kształt. Częsty błąd to ignorowanie funkcji (spawy vs krosowanie) i kontekstu montażu. Pomaga sprawdzanie: czy są porty/adaptery, czy widać miejsce na spawy i tacki.
Kiedy stosuje się mufę światłowodową w sieci pozabudynkowej?
Mufę stosuje się wtedy, gdy trzeba połączyć odcinki kabla lub wykonać rozgałęzienie z użyciem spawów, a połączenia muszą być zabezpieczone mechanicznie i środowiskowo. W sieci pozabudynkowej mufy spotyka się m.in. w studniach kablowych, na trasach kanalizacji oraz na słupach.
Jakie cechy przełącznicy są ważne dla utrzymania porządku w torach optycznych?
Ważne są: czytelne oznaczenia portów, prowadnice i organizery włókien, miejsce na zapas, dostęp do kaset/tacek oraz możliwość bezpiecznego ułożenia patchcordów. Przełącznica ma ułatwiać serwis: szybkie przepięcia, identyfikację torów i minimalizację ryzyka zagięć włókien.
Czy splitter optyczny można montować w przełącznicy?
W praktyce bywa to spotykane: splittery mogą być umieszczane w dedykowanych kasetach/uchwytach w punktach dystrybucyjnych. Trzeba jednak pamiętać, że splitter pełni funkcję podziału sygnału, a przełącznica funkcję terminacji i krosowania. Na egzaminie rozróżniaj element po jego rolach i złączach.
Jak przygotować się do rozpoznawania elementów instalacji światłowodowej na egzaminie?
Ucz się na zdjęciach i realnych elementach: przełącznice, mufy, splittery, gniazda. Zrób sobie listę cech rozpoznawczych: porty/adaptery, szczelność obudowy, miejsce na spawy, typowe miejsce montażu. Ćwicz krótkie porównania "co robi element" zamiast zapamiętywać tylko wygląd.
info

To pytanie poprawnie rozwiązuje 61% zdających egzamin. średnie

Według specjalistów z branży: "Przełącznica światłowodowa służy do terminacji i krosowania włókien (adaptery/porty, organizacja zapasu, łatwy dostęp serwisowy)."

Materiały:

  • Instrukcje producentów przełącznic/ODF (montaż, organizacja włókien, pola krosowe)
  • Materiały szkoleniowe z podstaw FTTx/GPON dotyczące elementów pasywnych
  • Katalogi elementów pasywnych (przełącznice, mufy, splittery, gniazda) z fotografiami porównawczymi
