KWALIFIKACJA INF8 - CZERWIEC 2024



PYTANIE NR 6.

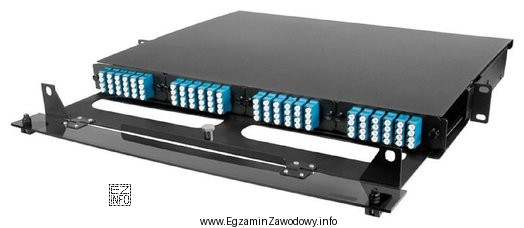

Który element osprzętu światłowodowego został przedstawiony na rysunku?
Ilustracja przedstawia panel krosowy, który jest elementem osprzętu światłowodowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Panel krosowy to element osprzętu światłowodowego służący do zakończenia włókien (na złączach/adapterach) i ich wygodnego krosowania patchcordami w punkcie dystrybucyjnym.
Pozostałe opcje dotyczą odpowiednio: miejsca ułożenia spawów (kaseta), obudowy złączeń na trasie (mufa) oraz organizacji zapasu kabla.

Pełne wyjaśnienie:

W tego typu zadaniu kluczowe jest rozpoznanie funkcji i typowego miejsca montażu elementu osprzętu światłowodowego. Panel krosowy (przełącznica/ODF) jest używany w punktach dystrybucyjnych (np. w szafach teleinformatycznych), aby:

  • zakończyć kable światłowodowe (włókna są wyprowadzone na złącza poprzez pigtaile lub inne rozwiązania),
  • udostępnić porty na froncie (adaptery/złącza),
  • umożliwić krosowanie – łączenie torów za pomocą patchcordów oraz łatwe przełączanie/rozbudowę.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Kaseta spawów (tacka/organizer spawów) służy do ułożenia i zabezpieczenia spawów oraz zapasu włókien w kontrolowanym promieniu gięcia. Jest zwykle elementem wewnętrznym (np. w panelu, mufie albo przełącznicy), a nie samodzielnym "frontowym" punktem krosowym.
  • Mufa rozgałęźna to obudowa przeznaczona do ochrony połączeń (spawów) na trasie kabla, często w kanalizacji teletechnicznej, na słupach lub w studniach. Jej rolą jest szczelność/ochrona mechaniczna i środowiskowa, a nie zapewnianie portów do częstego przepinania patchcordów.
  • Stelaż zapasu kabla służy do uporządkowanego przechowywania zapasu kabla (głównie z zachowaniem minimalnego promienia gięcia) i prowadzenia kabla w szafie lub na ścianie. Nie pełni funkcji terminacji na złączach i nie jest miejscem krosowania.

Na egzaminie warto zapamiętać: panel krosowy = porty i krosowanie, kaseta = spawy wewnątrz, mufa = ochrona złączeń na trasie, stelaż = organizacja zapasu. To rozróżnienie zwykle pozwala szybko wybrać poprawną odpowiedź na podstawie ilustracji i kontekstu montażu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest panel krosowy światłowodowy i do czego służy?
Panel krosowy światłowodowy (często nazywany przełącznicą/ODF) służy do zakończenia włókien na złączach oraz do ich krosowania patchcordami. Ułatwia porządek w szafie, opis portów i szybkie przełączanie połączeń bez ingerencji w kabel magistralny.
Jak odróżnić panel krosowy od kasety spawów na ilustracji?
Panel krosowy zwykle ma dostępne porty/złącza na froncie (adaptery), bo jest przeznaczony do przepinania patchcordów. Kaseta spawów to element "wewnętrzny" do ułożenia spawów i zapasu włókien, najczęściej bez frontowych portów użytkowych.
Dlaczego mufa rozgałęźna nie jest tym samym co panel krosowy?
Mufa to obudowa ochronna dla spawów na trasie kabla (studnia, kanalizacja, słup), projektowana pod szczelność i ochronę mechaniczną. Panel krosowy pracuje w punkcie dystrybucyjnym (szafa/ODF) i ma umożliwiać łatwe, częste krosowanie na złączach.
Kiedy stosuje się kasetę spawów w sieci światłowodowej?
Kasetę spawów stosuje się wtedy, gdy łączysz włókna przez spawanie i musisz je bezpiecznie ułożyć (ochrona spawów i zachowanie promienia gięcia). Kasety spotkasz m.in. w mufach, przełącznicach i panelach, jako organizer wewnętrzny.
Jaką funkcję pełni stelaż zapasu kabla w szafie teletechnicznej?
Stelaż zapasu kabla służy do uporządkowania nadmiaru długości kabla i prowadzenia go tak, by nie przekroczyć minimalnego promienia gięcia. Nie zapewnia portów ani złączy do krosowania; jest elementem organizacji trasy i zapasu, a nie terminacji.
Jakie są typowe błędy na egzaminie przy rozpoznawaniu osprzętu światłowodowego?
Częsty błąd to mylenie "miejsca spawów" z "miejscem krosowania", czyli wybór kasety zamiast panelu. Inny błąd to utożsamianie każdej obudowy z mufą. Pomaga sprawdzić: czy widać porty na froncie i czy element jest przeznaczony do przepinania.
Co oznacza skrót ODF i jak wiąże się z panelem krosowym?
ODF (Optical Distribution Frame) oznacza punkt/ramę dystrybucji optycznej, czyli miejsce zakończeń i rozdziału włókien. W praktyce w szafach teleinformatycznych rolę ODF pełni panel/przełącznica światłowodowa z portami, opisem i możliwością krosowania patchcordami.
Jak rozpoznać, że element na zdjęciu jest przeznaczony do krosowania patchcordami?
Najczęściej widać rząd adapterów/złączy na froncie oraz numerację portów. Element jest montowany w szafie RACK lub na ścianie w punkcie dystrybucyjnym. Jeśli przewidziano częste przepinanie, konstrukcja eksponuje porty, a nie spawy w obudowie trasowej.
Dlaczego panel krosowy jest ważny w administracji siecią światłowodową?
Panel krosowy porządkuje zakończenia włókien, ułatwia dokumentację i szybkie przełączenia torów. Dzięki temu awarie i zmiany konfiguracji (np. przełączenie usługi na inne włókno/port) wykonuje się na patchcordach, bez ryzyka uszkodzenia kabla magistralnego.
Jak przygotować się do zadań z rozpoznawania elementów światłowodowych na rysunkach?
Ucz się przez porównywanie funkcji: panel (porty/krosowanie), kaseta (spawy/organizacja włókien), mufa (ochrona na trasie), stelaż (zapas kabla). Pomaga też oglądanie katalogów producentów i zdjęć z instalacji.
info

Około 59% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że panel krosowy to element osprzętu światłowodowego służący do zakończenia włókien (na złączach/adapterach) i ich wygodnego krosowania patchcordami w punkcie dystrybucyjnym.

Źródła:

  • The Fiber Optic Association (FOA), "FOA Online Reference Guide To Fiber Optics" – sekcje dotyczące patch panels/ODF oraz splicing (tacki spawów), https://www.thefoa.org/tech/ref/contents.html - dostęp 2026-02-18
  • Wikipedia (pl), "Przełącznica (telekomunikacja)" – opis funkcji przełącznicy/krosownicy, https://pl.wikipedia.org/wiki/Prze%C5%82%C4%85cznica - dostęp 2026-02-18
  • Wikipedia (pl), "Światłowód" – część dot. łączenia/spawania i elementów toru, https://pl.wikipedia.org/wiki/%C5%9Awiat%C5%82ow%C3%B3d - dostęp 2026-02-18

Materiały:

  • Instrukcje producentów paneli krosowych/ODF (montaż, tacki, organizacja włókien)
  • Materiały szkoleniowe z podstaw sieci światłowodowych (terminacja, spawanie, dystrybucja)
  • Katalogi osprzętu światłowodowego (panele, mufy, pigtaile, patchcordy, adaptery)
