KWALIFIKACJA MEC5 - CZERWIEC 2022

Wyjaśnienie poprawnej odpowiedzi:

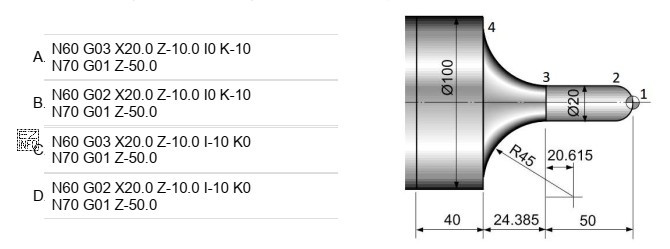

Analizując dostępne opcje odpowiedzi oraz rysunek techniczny, odpowiedź A jest poprawna, ponieważ zawiera instrukcję G03, która oznacza ruch po łuku w kierunku przeciwnym do ruchu wskazówek zegara. Parametry X20.0 Z-10.0 I0 K-10 wskazują na ruch narzędzia z punktu 1 do 3, gdzie narzędzie porusza się wzdłuż łuku o promieniu określonym przez I i K, co jest zgodne z geometrią przedstawioną na rysunku.
