KWALIFIKACJA MEC5 - CZERWIEC 2020

PYTANIE NR 27.

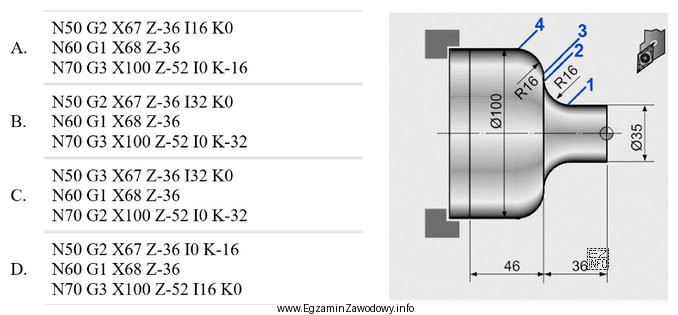

Który fragment programu obróbkowego opisuje ruch narzędzia z punktu 1 do 4?
Ilustracja przedstawia fragment egzaminu zawodowego dla technika mechanika, kwalifikacja M19.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Ruch narzędzia między kolejnymi punktami ścieżki rozpoznaje się po sekwencji bloków i typie interpolacji.
Fragment zawierający dojazd (G00) do pozycji bezpiecznej, następnie ruch roboczy (G01) do kolejnych współrzędnych oraz ewentualny promień (R) odpowiada przejściu 1→4, bo opisuje kolejne pozycje narzędzia w tej kolejności.

Pełne wyjaśnienie:

W programowaniu CNC dopasowanie "ruchu z punktu 1 do 4" do fragmentu programu wykonuje się przez analizę kolejnych bloków i tego, jak zmieniają się współrzędne narzędzia. Kluczowe jest rozróżnienie:

  • G00 – ruch szybki (zwykle dojazd/odjazd, bez skrawania),
  • G01 – interpolacja liniowa w ruchu roboczym (zwykle skrawanie po prostej),
  • parametrów geometrii toru (np. R dla łuku/zaokrąglenia, jeśli sterowanie to dopuszcza w danym cyklu).

Jeżeli punkt 1 jest punktem startowym danego odcinka toru, to poprawny fragment programu powinien najpierw ustawić narzędzie (często szybkim dojazdem) w pozycję odpowiadającą punktowi 1 lub bezpośrednio przed nim, a następnie wykonać kolejne przejścia prowadzące do punktów 2, 3 i 4. Zwykle widać to jako ciąg: dojazd w G00 do współrzędnych bezpiecznych, potem jeden lub kilka bloków G01 zmieniających współrzędne aż do osiągnięcia punktu końcowego.

Dlaczego pozostałe warianty bywają błędne? Najczęściej dlatego, że:

  • opisują tylko dojazd lub odjazd (sam G00 bez właściwego przejścia roboczego),
  • zmieniają współrzędne w innej kolejności niż punkty 1→2→3→4,
  • nie uwzględniają elementu toru (np. promienia/zaokrąglenia), który na rysunku odpowiada przejściu między punktami,
  • zawierają ruch w nieodpowiedniej osi/układzie (np. inne osie niż te użyte do zdefiniowania punktów na ścieżce).

W praktyce egzaminacyjnej warto zastosować prostą procedurę: (1) odczytaj współrzędne punktów 1–4 z rysunku, (2) przejdź po blokach programu i porównaj je z tymi współrzędnymi, (3) sprawdź, czy typ ruchu (G00/G01) pasuje do fragmentu toru (dojazd vs skrawanie).

Dodatkowe pytania

Dodatkowe pytania (FAQ):

G00 oznacza ruch szybki (pozycjonowanie) narzędzia do zadanych współrzędnych bez realizacji kontrolowanego posuwu roboczego.

W praktyce służy do bezpiecznych dojazdów i odjazdów między operacjami, a nie do skrawania. Na egzaminie często odróżnia się go od G01, który opisuje ruch roboczy.

G01 to interpolacja liniowa, czyli ruch po prostej z posuwem roboczym (zwykle podczas skrawania).

Używa się go do wykonywania odcinków prostoliniowych konturu. W zadaniach dopasowujesz G01 do fragmentów ścieżki, gdzie narzędzie ma ciąć materiał, a nie tylko dojechać.

Trzeba prześledzić kolejność bloków i porównać je z punktami na rysunku: najpierw punkt startowy, potem kolejne współrzędne aż do punktu końcowego.

Pomaga zaznaczenie na kartce, jaki punkt odpowiada każdej parze współrzędnych oraz czy ruch jest szybki (G00) czy roboczy (G01).

G00 zwykle opisuje tylko dojazd/odjazd, a nie pełny odcinek skrawania między kolejnymi punktami konturu.

Jeśli ruch 1–4 obejmuje fragment obróbki, to w programie powinien pojawić się również ruch roboczy (najczęściej G01) oraz współrzędne pośrednie/końcowe zgodne z rysunkiem.

Parametr R bywa używany do opisu łuku/zaokrąglenia (promienia) w torze ruchu – zależnie od sterowania i trybu programowania.

Na egzaminie ważne jest, że obecność R sugeruje fragment toru niebędący "czystą" prostą. Trzeba to dopasować do geometrii widocznej na rysunku.

Typowe pomyłki to: nieuwzględnienie różnicy G00/G01, czytanie osi w złym układzie (np. mylenie X i Z), oraz ignorowanie kolejności bloków.

Często też wybiera się wariant "podobny" do rysunku, ale z innymi współrzędnymi końcowymi albo z brakującym elementem toru (np. promieniem).

Nie. W toczeniu najczęściej pracuje się w układzie X/Z, gdzie X wiąże się z wymiarem średnicowym/promieniowym, a Z z kierunkiem wzdłużnym.

W frezowaniu typowe są osie X/Y/Z. Na egzaminie trzeba zawsze dopasować interpretację osi do typu obrabiarki i rysunku detalu.

Gdy tor 1–4 nie jest jednym odcinkiem prostym, tylko składa się z kilku segmentów (np. 1→2 prosta, 2→3 zaokrąglenie, 3→4 prosta).

Wtedy program zawiera kilka bloków z kolejnymi współrzędnymi (i ewentualnie parametrem łuku). Dopasowanie polega na zgodności tych etapów z rysunkiem.

Można wykonać "ręczny backplot": wypisać po kolei współrzędne z wybranego wariantu i nanieść je na szkic układu osi z rysunku.

Następnie sprawdź, czy kolejność i typy ruchu pasują do przejścia 1→4 (czy zaczyna w 1 i kończy w 4). To ogranicza zgadywanie.

Ćwicz rozpoznawanie ruchów G00/G01 na krótkich programach oraz dopasowywanie ich do prostych konturów (odcinki i łuki).

Pomaga praca na przykładach z rysunkiem punktów oraz analiza, co oznacza każda linia programu. Warto też trenować na symulatorze, bo wizualizacja toru szybko ujawnia błędy.

info

Statystycznie 60% uczniów zna prawidłową odpowiedź. średnie
