KWALIFIKACJA ELE2 - STYCZEŃ 2016



PYTANIE NR 19.

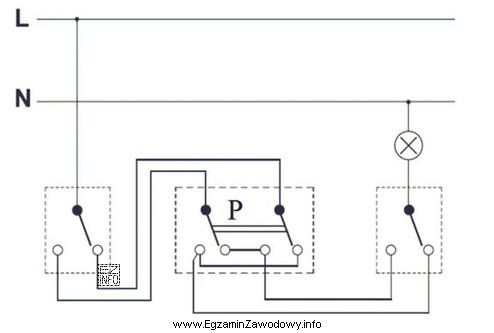

Który łącznik oznaczono symbolem literowym P na schemacie montażowym zamieszczonym na rysunku?
Który łącznik oznaczono symbolem literowym P na schemacie montaż
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym schemacie montażowym widzimy układ do sterowania oświetleniem z trzech miejsc. Aby taki układ działał poprawnie, łącznik oznaczony literą P musi być łącznikiem krzyżowym. Łącznik krzyżowy umożliwia przełączanie obwodu w taki sposób, że można sterować oświetleniem z trzech różnych miejsc. Pozostałe dwa łączniki to łączniki schodowe, które są używane na początku i na końcu obwodu.
