KWALIFIKACJA ELE2 - STYCZEŃ 2017 (test 2)



PYTANIE NR 2.

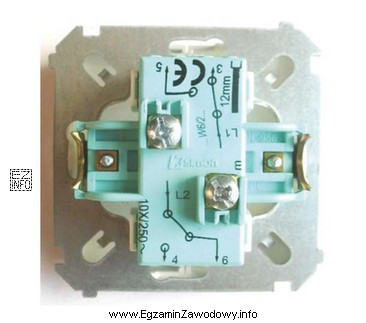

Który łącznik przedstawiono na rysunku?
Ilustracja przedstawia element elektryczny, który jest częścią osprzętu elektroinstalacyjnego, prawdopodobnie łącznik
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Łącznik podwójny schodowy to zestaw dwóch niezależnych łączników schodowych w jednej obudowie. Rozpoznaje się go po układzie dwóch torów przełącznych (każdy jak schodowy), a nie po rozłączaniu obu przewodów naraz. Pozostałe odpowiedzi dotyczą innej funkcji styków lub innego zastosowania.

Pełne wyjaśnienie:

Odpowiedź "Podwójny schodowy." oznacza łącznik, który zawiera dwa niezależne mechanizmy schodowe (dwa tory przełączne) w jednym osprzęcie. Taki łącznik stosuje się wtedy, gdy trzeba sterować dwoma obwodami oświetlenia (lub dwoma grupami opraw) z dwóch miejsc – każdy obwód ma własną parę "schodowych" przełączeń.

Dlaczego pozostałe odpowiedzi nie pasują do łącznika podwójnego schodowego?

  • "Dwubiegunowy." – odnosi się do łącznika, który rozłącza jednocześnie dwa bieguny/żyły (np. fazę i neutralny) w jednym torze. To cecha dotycząca biegunowości rozłączania, a nie tego, że są "dwa klawisze" lub dwa niezależne tory schodowe.
  • "Podwójny krzyżowy." – łącznik krzyżowy pracuje w układach sterowania z co najmniej trzech miejsc (pomiędzy dwoma schodowymi) i ma inny układ połączeń: "krzyżuje" pary przewodów. Podwójny krzyżowy oznaczałby dwa takie mechanizmy, ale funkcjonalnie byłby przeznaczony do układów wielopunktowych, nie do klasycznego "z dwóch miejsc" jak schodowy.
  • "Świecznikowy." – to łącznik służący do załączania dwóch obwodów (np. dwóch sekcji żyrandola) z jednego miejsca, najczęściej jako dwa niezależne łączniki jednobiegunowe, a nie przełączne (schodowe). Kluczowa różnica to brak funkcji przełączania toru między dwoma wyjściami.

W zadaniach z rysunkiem najpewniejszą metodą jest analiza: ile jest niezależnych torów oraz czy każdy tor jest przełączny (jak schodowy), czy tylko załącz/wyłącz (jak typowy jednobiegunowy/świecznikowy), albo czy realizuje krzyżowanie (krzyżowy). To ogranicza ryzyko pomylenia "podwójny" z "dwubiegunowy".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest łącznik schodowy i do czego służy?
Łącznik schodowy to łącznik przełączny używany do sterowania tym samym obwodem oświetlenia z dwóch różnych miejsc (np. dół i góra schodów). Zmienia on połączenie między dwoma wyjściami, dzięki czemu para takich łączników pozwala włączać i wyłączać światło z obu punktów.
Jak rozpoznać na schemacie łącznik podwójny schodowy?
Rozpoznajesz go jako dwa niezależne tory schodowe w jednej obudowie. Na rysunku powinny być widoczne dwa "zestawy" styków przełącznych (każdy jak pojedynczy schodowy). To nie jest jeden tor rozłączający dwa bieguny, tylko dwa osobne przełączenia.
Dlaczego "podwójny" nie oznacza tego samego co "dwubiegunowy"?
"Podwójny" zwykle oznacza dwa niezależne mechanizmy (np. dwa klawisze, dwa tory) w jednym osprzęcie. "Dwubiegunowy" dotyczy tego, że jeden mechanizm rozłącza dwa bieguny/żyły jednocześnie. To różne cechy, dlatego łatwo o pomyłkę, jeśli nie analizuje się styków.
Kiedy stosuje się łącznik krzyżowy w instalacji oświetleniowej?
Łącznik krzyżowy stosuje się wtedy, gdy chcesz sterować tym samym oświetleniem z trzech lub więcej miejsc. Montuje się go pomiędzy dwoma łącznikami schodowymi. Jego zadaniem jest "przekładanie/krzyżowanie" przewodów korespondencyjnych, aby zwiększyć liczbę punktów sterowania.
Co to jest łącznik świecznikowy i do czego jest używany?
Łącznik świecznikowy służy do sterowania dwoma obwodami oświetlenia z jednego miejsca, np. dwiema sekcjami żyrandola lub dwoma grupami opraw. Zwykle działa jak dwa niezależne włączniki, a nie jak przełącznik schodowy, więc nie służy do sterowania z dwóch punktów.
Jakie są typowe błędy przy rozpoznawaniu łączników na rysunkach?
Najczęstsze błędy to: mylenie nazw (schodowy/krzyżowy), utożsamianie "podwójny" z "dwubiegunowy", oraz patrzenie tylko na liczbę klawiszy zamiast na układ styków. Pomaga liczenie torów i sprawdzanie, czy są to styki przełączne czy tylko załącz/wyłącz.
Jak odróżnić łącznik schodowy od krzyżowego po liczbie zacisków?
W praktyce łącznik schodowy ma zaciski dla jednego toru przełącznego (wspólny + dwa przełączane), a krzyżowy obsługuje pary przewodów korespondencyjnych i ma inny układ połączeń. Na egzaminie kluczowe jest jednak to, co pokazuje rysunek styków, bo liczba zacisków zależy też od konstrukcji producenta.
Czy łącznik dwubiegunowy zawsze jest wymagany w instalacji domowej?
Nie zawsze. Łącznik dwubiegunowy stosuje się tam, gdzie wymagane jest rozłączanie dwóch torów jednocześnie (zależnie od układu i wymagań bezpieczeństwa). W typowym sterowaniu oświetleniem często rozłącza się tylko przewód fazowy, a dobór aparatu wynika z projektu i zasad wykonywania instalacji.
Jak przygotować się do pytań egzaminacyjnych o łączniki instalacyjne?
Ćwicz rozpoznawanie symboli i schematów styków: schodowy, krzyżowy, świecznikowy, dwubiegunowy oraz ich wersje podwójne. Pomaga też wykonanie kilku prostych układów na stanowisku: sterowanie z 1, 2 i 3 miejsc. Na egzaminie analizuj funkcję, a nie tylko nazwę.
Jak sprawdzić w praktyce, jaki to łącznik, jeśli nie ma opisu?
Można sprawdzić układ połączeń miernikiem (np. funkcją ciągłości): zidentyfikować zacisk wspólny, przełączane wyjścia lub krzyżowanie par. Dla "podwójnego" sprawdzasz dwa niezależne tory. Takie podejście minimalizuje pomyłki, gdy obudowa wygląda podobnie do innego typu.
info

To pytanie poprawnie rozwiązuje 52% zdających egzamin. trudne

Eksperci podkreślają: "Łącznik podwójny schodowy to zestaw dwóch niezależnych łączników schodowych w jednej obudowie."

Materiały:

  • Szczegółowe informacje wymagają materiałów specjalistycznych (podręczniki/atlas osprzętu i symboli instalacyjnych).
  • Katalogi producentów osprzętu elektroinstalacyjnego (sekcja: łączniki i ich schematy styków).
  • Notatki z zajęć/pracowni: sterowanie oświetleniem łącznikami schodowymi i krzyżowymi.
