KWALIFIKACJA ELM5 - CZERWIEC 2023



PYTANIE NR 15.

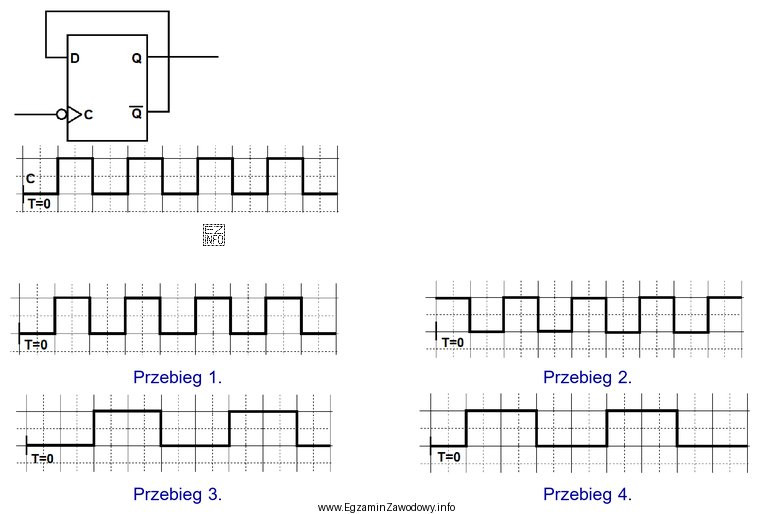

Który przebieg czasowy wystąpi na wyjściu Q przerzutnika D pracującego jako dwójka licząca, jeżeli na wejście C zostanie podany sygnał jak na wykresie?
Który przebieg czasowy wystąpi na wyjściu Q
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przerzutnik D jako dwójka licząca zmienia stan na wyjściu Q na przeciwny przy każdym zboczu narastającym sygnału zegarowego C. Analizując podany sygnał zegarowy i porównując go z dostępnymi przebiegami czasowymi, można zauważyć, że przebieg 3 odpowiada opisanemu działaniu przerzutnika D.
