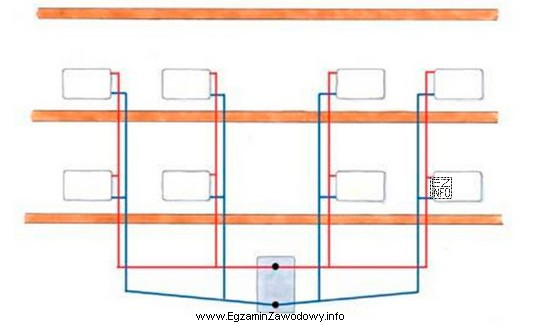

Określenie "dwururowa grawitacyjna z rozdziałem dolnym" składa się z trzech niezależnych cech układu, które należy rozpoznać na schemacie.
- Dwururowa – do grzejników (lub innych odbiorników) doprowadzone są dwa oddzielne przewody: zasilanie i powrót. Odbiorniki są zwykle włączone równolegle do pary przewodów. W układzie jednorurowym charakterystyczne jest "przelotowe" prowadzenie jednego przewodu przez kolejne odbiorniki, co zmienia warunki zasilania następnych grzejników.
- Grawitacyjna – obieg czynnika wynika z różnicy gęstości wody ciepłej i chłodniejszej oraz z odpowiedniego ukształtowania przewodów (spadki, średnice, możliwie małe opory). W instalacji pompowej kluczową cechą jest obecność elementu wymuszającego przepływ (pompy obiegowej) i wynikające z tego inne założenia prowadzenia przewodów.
- Rozdział dolny – główne przewody rozdzielcze prowadzi się w dolnej części instalacji (np. przy posadzce/piwnicy), a do odbiorników prowadzą podejścia/piony. Dla rozdziału górnego typowe jest prowadzenie przewodu rozdzielczego w górnej strefie (np. pod stropem/poddaszem) i zasilanie odbiorników "z góry".
Dlaczego pozostałe odpowiedzi są niepoprawne? Warianty jednorurowe nie spełniają warunku dwóch odrębnych przewodów zasilającego i powrotnego dla równoległych podłączeń. Warianty pompowe zakładają wymuszenie przepływu, którego nie opisuje cecha "grawitacyjna". Z kolei rozdział górny jest sprzeczny z cechą "rozdział dolny", bo dotyczy innej lokalizacji głównego rozprowadzenia czynnika w budynku.
Wskazówka egzaminacyjna: najpierw ustal, czy widzisz dwa przewody (zasilanie i powrót), potem oceń, gdzie jest rozdział (góra/dół), a dopiero na końcu rozważ, czy obieg jest grawitacyjny czy wymuszony.
