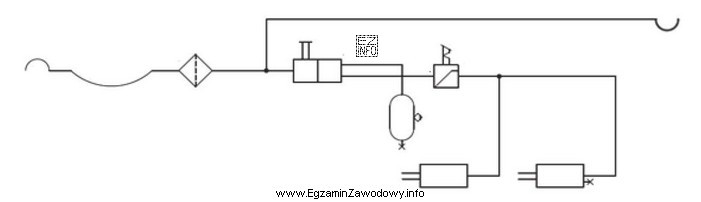

W zadaniu trzeba rozpoznać rodzaj instalacji hamulcowej przyczepy na podstawie schematu. Kluczowe są dwie cechy:
- Medium robocze – czy układ jest pneumatyczny (powietrze) czy hydrauliczny (ciecz).
- Liczba przewodów łączących pojazd ciągnący z przyczepą – układ jednoprzewodowy lub dwuprzewodowy.
Odpowiedź "Jednoprzewodową pneumatyczną." jest właściwa wtedy, gdy schemat wskazuje elementy charakterystyczne dla pneumatyki (np. typowe dla instalacji powietrznych połączenia i osprzęt) oraz jedno połączenie przewodowe realizujące funkcję sterowania/zasilania hamulców przyczepy.
Odpowiedź "Jednoprzewodową hydrauliczną." byłaby poprawna wyłącznie wtedy, gdy schemat jednoznacznie przedstawiał układ cieczowy (charakterystyczne elementy hydrauliki i brak typowych elementów pneumatycznych), przy zachowaniu jednego przewodu połączeniowego. Jeśli schemat pokazuje pneumatyczny tor sterowania, ta opcja nie pasuje.
Odpowiedź "Dwuprzewodową pneumatyczną." zakłada obecność dwóch przewodów (zwykle funkcjonalnie rozdzielonych), więc jeśli na schemacie widać tylko jedno połączenie między pojazdami, wybór tej opcji wynika najczęściej z pomylenia pojęć "jedno-" i "dwuprzewodowa".
Odpowiedź "Dwuprzewodową hydrauliczną." wymagałaby jednocześnie cech hydrauliki i dwóch przewodów połączeniowych; przy schemacie pneumatycznym lub jednoprzewodowym jest to niezgodne z przedstawioną budową.
Wskazówka egzaminacyjna: najpierw ustal, czy symbole i elementy dotyczą powietrza czy cieczy, a dopiero potem policz połączenia przewodowe między ciągnikiem a przyczepą. Taka kolejność ogranicza ryzyko automatycznego wyboru odpowiedzi "na pamięć".
