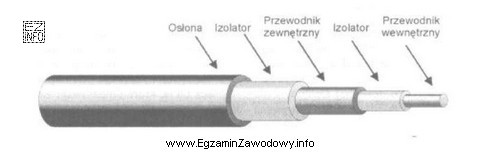

Poprawna jest odpowiedź "Koncentryczny.", ponieważ rysunek przedstawia typową budowę warstwową współosiową: w środku znajduje się przewodnik wewnętrzny (żyła), wokół niego izolator/dielektryk, dalej przewodnik zewnętrzny pełniący funkcję ekranu elektromagnetycznego, a na końcu osłona (płaszcz ochronny). Taki układ "jedna żyła w środku + ekran dookoła" jest cechą rozpoznawczą kabla koncentrycznego.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "Światłowodowy." – światłowód przenosi sygnał w postaci światła. W jego budowie rozpoznaje się rdzeń i płaszcz optyczny oraz powłoki ochronne, ale nie występuje klasyczny przewodnik wewnętrzny i ekran jako drugi przewodnik elektryczny. To inna technologia transmisji.
- "Skrętkę ekranowaną." – skrętka (nawet ekranowana) składa się z par skręconych żył. Ekran w STP może występować, ale geometria przewodów to wiele żył ułożonych w parach, a nie jedna centralna żyła i współosiowy ekran.
- "Skrętkę nieekranowaną." – UTP również ma pary skręcone i dodatkowo nie posiada warstwy ekranu jako przewodnika zewnętrznego. Już sama obecność warstwy ekranu/"przewodnika zewnętrznego" oraz centralnej żyły wskazuje, że to nie jest UTP.
W praktyce kabel koncentryczny spotkasz m.in. w instalacjach RTV/SAT oraz w systemach wideo (np. monitoring). Rozpoznanie typu kabla po przekroju jest ważne przy doborze złączy, poprawnym zarabianiu końcówek i ograniczaniu zakłóceń w torze sygnałowym.
