KWALIFIKACJA GIW1 - CZERWIEC 2019

PYTANIE NR 12.

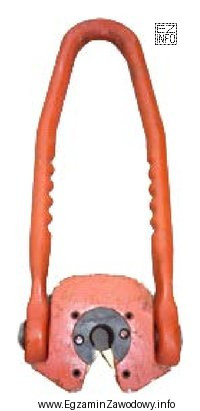

Który rodzaj narzędzia przedstawia rysunek?
Ilustracja przedstawia narzędzie używane w górnictwie otworowym, a dokładniej elewator do żerdzi pompowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Elewator do żerdzi pompowych jest narzędziem przeznaczonym do chwytania i podnoszenia żerdzi podczas prac eksploatacyjnych. Klucze służą głównie do skręcania lub rozkręcania połączeń (przenoszą moment), a widełki pełnią funkcję pomocniczego podparcia, nie są typowym chwytakiem podnoszącym.

Pełne wyjaśnienie:

"Elewator do żerdzi pompowych" to narzędzie zaliczane do osprzętu chwytająco-zawieszającego. Jego zadaniem jest bezpieczne przejęcie ciężaru żerdzi (lub ich odcinka) i umożliwienie ich podnoszenia, opuszczania oraz manipulowania w trakcie prac przy kolumnie pompowej. W praktyce rozpoznaje się go po konstrukcji pozwalającej na pewny chwyt elementu cylindrycznego i pracę jako zawiesie/uchwyt, a nie jako dźwignia do obracania gwintów.

Odpowiedź "Klucz do rozkręcania przewodu pompowego" jest nieprawidłowa, ponieważ klucz jest narzędziem do wykonywania operacji na połączeniach gwintowych: ma umożliwić przeniesienie momentu i odkręcenie elementów. To inna funkcja niż podnoszenie i zawieszanie. Nawet jeśli klucze bywają masywne, ich cechą rozpoznawczą jest część robocza przystosowana do obejmowania i obracania rur/przewodu, a nie do bezpiecznego zawieszania ciężaru w osi.

Odpowiedź "Klucz do skręcania żerdzi pompowych" również odpada z tego samego powodu: skręcanie żerdzi wymaga narzędzia, które kontroluje dokręcanie i utrzymuje element przed obrotem. Klucz nie jest typowym narzędziem chwytającym do podnoszenia; ma inną geometrię i inne zadanie (moment, docisk, kontrola obrotu).

"Widełki do podtrzymywania żerdzi pompowych" to narzędzie pomocnicze – służy do podparcia, prowadzenia lub stabilizacji żerdzi na stanowisku pracy. Ułatwia to ustawienie elementu i zapobiega jego niekontrolowanemu przemieszczaniu, ale widełki nie pełnią typowej roli chwytaka zawieszanego na urządzeniu dźwigowym. Dlatego przy pytaniu o rozpoznanie narzędzia przeznaczonego do podnoszenia właściwy jest elewator.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się "klucze" i "elewator", najpierw rozdziel funkcje: klucz = obrót/połączenia gwintowe, elewator = chwyt/podnoszenie. Takie rozróżnienie często wystarcza do poprawnego wyboru nawet przy podobnych nazwach elementów (żerdzie vs przewód).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Elewator do żerdzi pompowych to narzędzie chwytająco-zawieszające używane do bezpiecznego podnoszenia i opuszczania żerdzi podczas prac eksploatacyjnych. Jego funkcją jest przejęcie ciężaru elementu, a nie skręcanie gwintów czy przenoszenie momentu.
Elewator rozpoznasz po elementach przeznaczonych do chwytu i zawieszenia (kształt "obejmujący" pręt/rurę, współpraca z zawiesiem). Klucz ma część roboczą do obracania (zacisk, szczęki, ramię), bo służy do skręcania/rozkręcania połączeń.
Klucz jest projektowany do przenoszenia momentu obrotowego na połączenie gwintowe, a nie do długotrwałego przenoszenia ciężaru w osi pionowej. Użycie klucza do podnoszenia może być niebezpieczne i sprzyja uszkodzeniom powierzchni lub gwintu.
Podtrzymywanie widełkami polega na tym, że narzędzie stabilizuje żerdź podczas ustawiania lub wkręcania/wykręcania, aby nie "uciekała" na boki. Widełki działają jak podpora/prowadnica, ale zwykle nie zastępują narzędzia zawieszanego do dźwigania całego ciężaru.
Elewator stosuje się wtedy, gdy trzeba przenieść żerdź w pionie: przy wyciąganiu i zapuszczaniu kolumny, podczas prac remontowych pompy, wymiany odcinków żerdzi czy manipulacji przy głowicy. Ułatwia to szybkie i bezpieczne operacje podnoszenia.
Najczęściej myli się narzędzia o podobnym zarysie: elewator z ciężkim kluczem lub uchwytem. Druga pomyłka to sugerowanie się tylko słowem "żerdź" w odpowiedzi, bez analizy funkcji. Pomaga reguła: klucz = obrót, elewator = chwyt/podnoszenie.
W praktyce występują elewatory przeznaczone do różnych elementów kolumny, ale w tym pytaniu chodzi o elewator do żerdzi pompowych. Kluczowa jest funkcja: narzędzie ma służyć do chwytu i podnoszenia, a nie do rozkręcania połączeń przewodu.
Poprawne nazewnictwo przyspiesza pracę i zwiększa bezpieczeństwo: operatorzy i pomocnicy muszą dokładnie wiedzieć, jakie narzędzie podać i do czego go użyć. Błędna identyfikacja może prowadzić do złego doboru osprzętu, uszkodzeń elementów i ryzyka wypadku.
Najlepiej łączyć trzy rzeczy: funkcję (chwyt/podnoszenie vs obrót), cechy konstrukcyjne (szczęki, zawiesie, ramię), oraz typowe zastosowanie w sekwencji prac. Pomaga robienie fiszek: zdjęcie/rysunek z jednej strony, nazwa i funkcja z drugiej.
Najważniejsze jest sprawdzenie stanu narzędzia przed użyciem (zużycie, pęknięcia, sprawność elementów chwytających) oraz pewne osadzenie na żerdzi. Elewator ma przenosić ciężar, więc wszelkie luzy i niepewny chwyt zwiększają ryzyko zsunięcia elementu.
info

Około 45% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Elewator do żerdzi pompowych jest narzędziem przeznaczonym do chwytania i podnoszenia żerdzi podczas prac eksploatacyjnych."

Materiały:

  • Materiały dydaktyczne szkoły/CKZ do kwalifikacji GIW.1 dotyczące osprzętu i narzędzi eksploatacyjnych
  • Instrukcje stanowiskowe BHP i instrukcje obsługi narzędzi do manipulacji kolumną (elewatory, klucze, zawiesia)
  • Katalogi producentów osprzętu do prac eksploatacji otworowej (sekcje: narzędzia do żerdzi, narzędzia do rur)
