KWALIFIKACJA CHM5 - STYCZEŃ 2023



PYTANIE NR 36.

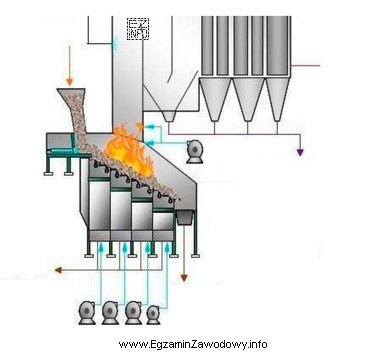

Który rodzaj pieca przedstawiony jest na zamieszczonym schemacie spalarni odpadów?
Ilustracja przedstawia schemat spalarni odpadów z paleniskiem rusztowym, co jest zgodne z poprawną odpowiedzią na pytanie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Palenisko rusztowe rozpoznaje się na schemacie po obecności rusztu (zwykle pochylonego lub przesuwnego), po którym przemieszcza się warstwa odpadów podczas spalania. Piece obrotowe mają charakterystyczny bęben, fluidalne – złoże z intensywnym napowietrzaniem, a szybowe – pionowy szyb z opadaniem wsadu.

Pełne wyjaśnienie:

W spalarni odpadów palenisko rusztowe (często nazywane też piecem rusztowym) jest jedną z najczęściej spotykanych technologii dla odpadów komunalnych. Na schematach technologicznych rozpoznaje się je po tym, że wsad tworzy warstwę na ruszcie, a ruszt zapewnia przesuwanie i mieszanie materiału w trakcie spalania. Zwykle widać też strefę doprowadzania powietrza pod ruszt oraz ciągły transport pozostałości (żużla) z końca rusztu.

Odpowiedź "Z paleniskiem rusztowym." jest poprawna, ponieważ odpowiada tej logice pracy instalacji: odpad nie jest spalany w złożu zawieszonym ani w obracającym się bębnie, tylko w warstwie przemieszczanej mechanicznie po ruszcie.

  • "Obrotowy." jest niepoprawne, bo piec obrotowy ma charakterystyczny cylinder/bęben obracający się wokół osi. To inny typ urządzenia, częsty np. w procesach wymagających dłuższego kontaktu materiału z temperaturą i mieszania przez obrót.
  • "Z warstwą fluidalną." jest niepoprawne, ponieważ palenisko fluidalne pracuje na zasadzie fluidyzacji (unoszenia ziaren złoża przez przepływ powietrza), co na schematach zwykle wiąże się z komorą złoża i intensywnym doprowadzaniem powietrza od dołu w sposób zapewniający stan "wrzenia" złoża.
  • "Szybowy." jest niepoprawne, bo piec szybowy to konstrukcja pionowa (szyb), w której materiał przemieszcza się głównie grawitacyjnie w dół, a strefy procesu układają się wzdłuż wysokości urządzenia.

Wskazówka egzaminacyjna: przy rozpoznawaniu typu pieca/paleniska na schemacie szukaj elementu "wyróżniającego" technologię: ruszt (palenisko rusztowe), bęben (obrotowy), złoże z dystrybucją powietrza (fluidalne), wysoki szyb (szybowy). Następnie sprawdź, czy reszta schematu jest spójna z tym wyborem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest palenisko rusztowe w spalarni odpadów?
Palenisko rusztowe to rozwiązanie, w którym odpady spalają się w postaci warstwy leżącej na ruszcie (np. przesuwanym lub pochylonym). Ruszt umożliwia przemieszczanie i mieszanie wsadu, a powietrze do spalania bywa doprowadzane m.in. od spodu rusztu.
Jak rozpoznać piec obrotowy na schemacie instalacji spalania?
Piec obrotowy rozpoznasz po bębnie/cylindrze obracającym się wokół osi, przez który przesuwa się materiał. Na schemacie często widać podparcia bębna, napęd oraz przebieg gazów spalinowych. To inny układ niż ruszt z warstwą odpadów.
Dlaczego palenisko fluidalne to nie to samo co rusztowe?
W palenisku fluidalnym spalanie zachodzi w złożu ziarnistym (np. piasek), które jest "upłynnione" strumieniem powietrza. W rusztowym odpady leżą na ruszcie jako warstwa stała. Mechanizm mieszania i doprowadzania powietrza jest więc zasadniczo inny.
Co oznacza określenie "piec szybowy" w kontekście odpadów?
Piec szybowy to urządzenie o konstrukcji pionowej (szyb), gdzie materiał przemieszcza się głównie grawitacyjnie w dół, a procesy zachodzą w strefach ułożonych wzdłuż wysokości. Na schematach wyróżnia się "wysoką kolumną" procesu, a nie rusztem czy bębnem.
Jakie elementy schematu najczęściej wskazują na palenisko rusztowe?
Najczęściej są to: widoczny ruszt (często pochylony), warstwa odpadów przemieszczająca się po ruszcie oraz odbiór żużla z końca paleniska. Dodatkowo mogą występować strefy doprowadzania powietrza pierwotnego pod ruszt oraz komora dopalania nad rusztem.
Czy w spalarniach odpadów komunalnych często stosuje się ruszt?
Tak, paleniska rusztowe należą do najczęściej spotykanych w instalacjach dla odpadów komunalnych, ponieważ dobrze radzą sobie ze zmiennym składem i uziarnieniem wsadu. Dokładny dobór technologii zależy jednak od projektu instalacji i rodzaju paliwa/odpadów.
Jakie błędy są najczęstsze przy rozpoznawaniu typu pieca na rysunku?
Typowe błędy to: wybieranie odpowiedzi "na skojarzenie" (np. obrotowy, bo brzmi znajomo), ignorowanie kluczowego elementu konstrukcyjnego (ruszt/bęben/złoże/szyb) oraz ocenianie tylko jednego fragmentu schematu zamiast całego układu spalania i odbioru pozostałości.
Jak odróżnić palenisko rusztowe od fluidalnego w jednym zdaniu?
Rusztowe: odpady spalają się jako warstwa na ruszcie; fluidalne: spalanie zachodzi w "wrzącym" złożu unoszonym powietrzem. Jeśli na schemacie kluczowym elementem jest ruszt i transport żużla z końca rusztu, to wskazuje na technologię rusztową.
Gdzie w praktyce technika ochrony środowiska przydaje się taka identyfikacja pieca?
Przydaje się podczas analizy dokumentacji instalacji, opisu źródeł emisji i strumieni odpadów ubocznych (żużel, popioły), a także przy przygotowaniu informacji do ocen oddziaływania na środowisko i kontroli. Poprawna identyfikacja ułatwia też komunikację z operatorem.
Jak uczyć się rozpoznawania palenisk na egzamin zawodowy?
Najskuteczniejsze są ćwiczenia na wielu schematach: najpierw naucz się "elementów wyróżniających" (ruszt, bęben, złoże, szyb), potem dopasowuj do nich typowe strumienie (powietrze, spaliny, żużel). Na koniec rozwiązuj zadania mieszane, gdzie podobne elementy mogą mylić.
info

Statystycznie 29% uczniów zna prawidłową odpowiedź. bardzo trudne

Eksperci podkreślają: "Palenisko rusztowe rozpoznaje się na schemacie po obecności rusztu (zwykle pochylonego lub przesuwnego), po którym przemieszcza się warstwa odpadów podczas spalania."
