KWALIFIKACJA MEP1 - CZERWIEC 2020



PYTANIE NR 21.

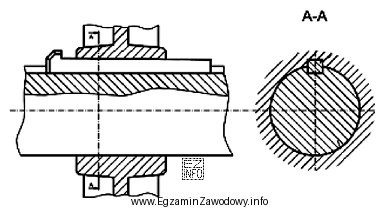

Który rodzaj połączenia części przedstawiono na rysunku?
Ilustracja przedstawia techniczny rysunek mechaniczny, który ukazuje połączenie klinowe dwóch elementów.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Połączenie klinowe rozpoznaje się po zastosowaniu klina (elementu klinowego) współpracującego z rowkami w wale i piaście, służącego do przenoszenia momentu oraz często do kasowania luzu. Kołek i sworzeń mają inną geometrię (zwykle walcową), a wpust to pryzmatyczny element w rowku, bez cechy klina.

Pełne wyjaśnienie:

W tym zadaniu należy rozpoznać rodzaj połączenia części na podstawie rysunku. Poprawna odpowiedź to klinowe, czyli rozwiązanie, w którym element łączący ma postać klina współpracującego z odpowiednimi gniazdami/rowkami w łączonych częściach (np. wał i piasta). Takie połączenie służy do przenoszenia obciążenia (najczęściej momentu obrotowego) i w wielu rozwiązaniach umożliwia uzyskanie docisku lub kompensację luzu – zależnie od odmiany klina i sposobu montażu.

Dlaczego pozostałe odpowiedzi są błędne?

  • Kołkowe – połączenie kołkowe realizuje się kołkiem (zwykle walcowym lub stożkowym), którego typowym zadaniem jest ustalenie położenia elementów lub przenoszenie sił ścinających na krótkim odcinku. Na rysunkach kołek ma charakterystyczną, najczęściej osiowo symetryczną geometrię, inną niż klin.
  • Wpustowe – wpust jest elementem pryzmatycznym (np. prostokątnym), osadzonym w rowku wału i piaście. Wpust przenosi moment obrotowy, ale nie jest klinem: zasadniczo nie posiada cechy "klinowania" (zbieżności) typowej dla klina i nie działa jak element wprowadzający docisk w taki sposób jak klin. Na rysunku wpust zwykle wygląda jak "prosty klocek" w rowku.
  • Sworzniowe – połączenie sworzniowe dotyczy najczęściej przegubów (zawiasowych), gdzie sworzeń stanowi oś obrotu elementów. Ma zwykle postać walcowego trzpienia i pracuje w otworach, a nie w rowkach jak klin/wpust. Funkcja połączenia sworzniowego to umożliwienie ruchu obrotowego, a nie typowe połączenie wał–piasta do przenoszenia momentu.

Wskazówka egzaminacyjna: przy rozpoznawaniu połączeń na rysunku szukaj cech rozstrzygających: czy element jest walcowy (kołek, sworzeń), czy pryzmatyczny (wpust), czy ma kształt i działanie klina (klin). Zawsze porównaj geometrię elementu łączącego oraz to, czy pracuje w otworach (kołek/sworzeń) czy w rowkach (wpust/klin).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest połączenie klinowe w budowie maszyn?
Połączenie klinowe to połączenie rozłączne, w którym klin współpracuje z rowkami w łączonych częściach (np. wał i piasta). Służy głównie do przenoszenia momentu obrotowego, a w wielu rozwiązaniach umożliwia też uzyskanie docisku lub kasowanie luzu podczas montażu.
Jak odróżnić połączenie klinowe od wpustowego na rysunku?
Najprościej porównać geometrię elementu w rowku. Wpust zwykle jest pryzmatyczny (jak prostokątny "klocek"), a klin ma cechy klina (działa klinująco, bywa zbieżny). Jeśli na rysunku widać typowy klin, wybór pada na połączenie klinowe.
Dlaczego połączenie kołkowe to nie to samo co klinowe?
Kołek jest elementem pracującym w otworach (najczęściej walcowym lub stożkowym) i służy głównie do ustalenia położenia lub przenoszenia sił ścinających. Klin pracuje w rowkach i typowo łączy wał z piastą, przenosząc moment oraz często zapewniając efekt "klinowania".
Co oznacza połączenie wpustowe w układzie wał–piasta?
Połączenie wpustowe polega na osadzeniu wpustu w rowku wału i w rowku piasty. Dzięki temu moment obrotowy jest przenoszony przez powierzchnie boczne wpustu. Wpust nie pełni zwykle roli elementu klinującego, tylko "zabiera" moment, gdy wał próbuje obrócić piastę.
Kiedy stosuje się połączenie sworzniowe zamiast klina?
Połączenie sworzniowe stosuje się głównie w przegubach, gdy potrzebny jest ruch obrotowy dwóch elementów względem siebie (np. dźwignie, cięgła). Klin i wpust służą raczej do sztywnego połączenia wału z piastą w celu przenoszenia momentu, bez realizacji przegubu.
Jakie elementy najczęściej łączy się połączeniem klinowym?
Najczęściej klinem łączy się elementy typu wał–piasta, np. koła zębate, koła pasowe, sprzęgła lub tuleje osadzane na wale. W urządzeniach precyzyjnych takie połączenie musi być dobrane i wykonane tak, aby zapewnić pewne przeniesienie momentu i powtarzalność montażu.
Dlaczego na egzaminie myli się klin i wpust?
Bo oba rozwiązania dotyczą połączeń wał–piasta i na rysunku widać "element w rowku". Uczniowie często stosują skrót myślowy zamiast szukać cech rozstrzygających: kształtu (klin vs pryzmat) i sposobu działania (klinowanie vs przenoszenie momentu bez efektu klina).
Jakie są typowe uszkodzenia połączeń klinowych?
Typowe problemy to ścięcie klina, wybicie rowka w wale lub piaście, poluzowanie połączenia i powstawanie luzów, a także zatarcia wynikające z błędnego montażu. W praktyce serwisowej ważna jest ocena powierzchni współpracujących i dobór właściwego elementu zamiennego.
Co na rysunku technicznym wskazuje na połączenie kołkowe?
Najczęściej widać kołek jako element walcowy lub stożkowy osadzony w otworach przechodzących przez łączone części (często prostopadle do płaszczyzny styku). W przeciwieństwie do klina/wpustu nie pracuje on w rowkach wał–piasta, tylko w otworach ustalających.
Jak przygotować się do pytań o rodzaje połączeń na rysunkach?
Ćwicz rozpoznawanie elementów znormalizowanych na szkicach i rysunkach złożeniowych: klin, wpust, kołek, sworzeń. Zrób własną tabelę: kształt elementu, gdzie pracuje (otwór/rowek), do czego służy (ustalenie, przegub, moment). Na egzaminie porównuj te cechy, a nie nazwy "na wyczucie".
info

To pytanie poprawnie rozwiązuje 44% zdających egzamin. trudne

Według specjalistów z branży: "Połączenie klinowe rozpoznaje się po zastosowaniu klina (elementu klinowego) współpracującego z rowkami w wale i piaście, służącego do przenoszenia momentu oraz często do kasowania luzu."

Źródła:

  • Podstawy konstrukcji maszyn (podręcznik), dział: Połączenia rozłączne – połączenia wał–piasta (klinowe, wpustowe, kołkowe, sworzniowe)
  • Rysunek techniczny maszynowy (podręcznik), rozdział: Zasady przedstawiania elementów znormalizowanych i połączeń na rysunkach złożeniowych

Materiały:

  • Podręcznik z podstaw konstrukcji maszyn (rozdział: połączenia rozłączne wał–piasta)
  • Atlas/zbiór zadań z rysunku technicznego maszynowego (rozpoznawanie połączeń na rysunkach)
  • Instrukcje serwisowe (DTR) urządzeń, w których występują kliny/wpusty (część: montaż/demontaż)
