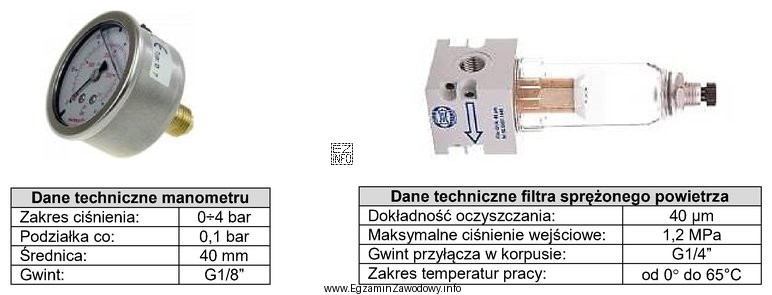

W tego typu zadaniu nie wystarczy rozpoznać tylko średnice przyłączy (1/8" oraz 1/4"). Kluczowe są dwa warunki jednocześnie:
- zgodność średnicy gwintu (np. port w filtrze i króciec manometru),
- zgodność płci gwintu: gwint wewnętrzny łączy się z gwintem zewnętrznym.
Oznaczenia W/Z w odpowiedziach odnoszą się do tego, czy dana strona redukcji ma gwint wewnętrzny (W) czy zewnętrzny (Z). Redukcja musi więc mieć z jednej strony taki gwint, aby dało się ją wkręcić w filtr (albo na króciec filtra), a z drugiej strony taki, aby przyjąć manometr (albo wkręcić manometr).
Dlaczego poprawna jest: "Redukcja: 1/8" W x 1/4" Z"
Zapewnia ona przejście między rozmiarami 1/8" i 1/4" oraz właściwe zestawienie gwintu wewnętrznego po stronie 1/8" i zewnętrznego po stronie 1/4" – zgodnie z tym, jakie gwinty mają odpowiednio manometr i port w filtrze w dokumentacji technicznej.
Dlaczego pozostałe odpowiedzi są błędne:
- "1/8" Z x 1/4" W" – ma odwróconą "płeć" gwintów względem wymaganego zestawienia; nawet przy właściwych średnicach element może nie dać się fizycznie skręcić.
- "1/4" W x 1/8" W" – dwie strony z gwintem wewnętrznym zwykle uniemożliwiają połączenie z elementami, które również wymagają strony zewnętrznej.
- "1/4" Z x 1/8" Z" – analogicznie, dwie strony z gwintem zewnętrznym nie zadziałają, jeśli oba łączone elementy oczekują gwintu zewnętrznego po stronie przeciwnej.
Na egzaminie warto stosować prostą procedurę: (1) ustal średnice obu przyłączy z dokumentacji, (2) sprawdź, czy porty są W czy Z, (3) dobierz redukcję tak, by do każdego portu pasowała średnica i "płeć" gwintu.
