W górnictwie odkrywkowym układ technologiczny transportu urobku klasyfikuje się według tego, jakim sposobem materiał opuszcza koparkę i czy pomiędzy koparką a miejscem odkładania występują ogniwa pośrednie (np. przenośnik poziomy na gruncie, przenośnik samojezdny, dumpery).

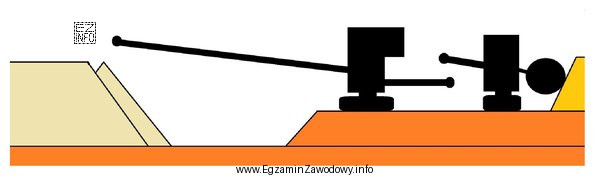

Na przedstawionym rysunku widać dwie współpracujące maszyny: koparkę wielonaczyniową urabiającą skarpę oraz maszynę odbierającą urobek i odkładającą go na zwałowisko. Kluczowa cecha schematu to fakt, że urobek jest przekazywany bezpośrednio z wysięgnika zrzutowego koparki do zwałowarki taśmowej. Pomiędzy maszynami nie ma żadnego dodatkowego urządzenia transportowego ułożonego na poziomie gruntu.
Dlatego poprawna odpowiedź to: Bezpośredni na zwałowarkę taśmową (układ bezpośredni K‑Z). Taki układ oznacza najkrótszą drogę transportu i minimalną liczbę przesypów, ale wymaga synchronizacji pracy maszyn poruszających się równolegle wzdłuż frontu robót.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Transport oponowy – przenośnik taśmowy poziomy: ten wariant zakłada udział środków kołowych (np. dumperów) jako ogniwa pośredniego, czego nie widać na schemacie.
- Bezpośredni na przenośnik taśmowy poziomy: w takim układzie między maszynami występowałby dodatkowy przenośnik taśmowy ułożony na gruncie (poziomy), którego na rysunku brak.
- Samojezdny przenośnik – przenośnik taśmowy poziomy: odpowiedź opisuje układ z mobilnym przenośnikiem jako pośrednikiem; schemat pokazuje bezpośrednie przekazanie na zwałowarkę, a nie na przenośnik pośredni.
Wskazówka egzaminacyjna: zawsze sprawdź, czy między koparką a urządzeniem odkładającym urobek istnieje dodatkowy odcinek transportu (taśma na gruncie, przenośnik mobilny, pojazdy). Jeśli nie ma żadnego ogniwa pośredniego, najczęściej jest to układ bezpośredni K‑Z.
