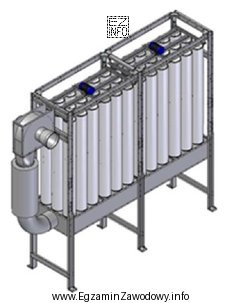

Urządzenia odpylające rozróżnia się głównie po zasadzie działania i wynikającej z niej budowie. W zadaniu poprawną odpowiedzią jest "Odpylacz workowy", czyli filtr workowy (tkaninowy/włókninowy), w którym gaz przepływa przez przegrodę filtracyjną, a cząstki pyłu są na niej zatrzymywane i tworzą warstwę osadu.
Dlaczego "Odpylacz workowy" pasuje do takiego rozpoznania?
Typowe cechy filtrów workowych widoczne na schematach/rysunkach to: komora filtra oraz zespół elementów filtrujących w postaci wielu równoległych worków lub kieszeni, często z układem doprowadzenia zapylonego gazu i odprowadzenia oczyszczonego. W praktyce spotyka się również elementy strząsania lub oczyszczania worków (mechaniczne, sprężonym powietrzem), co także odróżnia je od aparatów bezprzeponowych.
Dlaczego pozostałe odpowiedzi nie pasują?
- "Elektrofiltr" działa na zasadzie wyładowań koronowych i wytrącania pyłu w polu elektrostatycznym. Jego schemat zwykle pokazuje elektrody (wyładowcze i zbiorcze), strefę pola elektrycznego i układ zasilania wysokim napięciem, a nie komorę z workami filtracyjnymi.
- "Cyklon" jest separatorem bezprzeponowym: wykorzystuje ruch wirowy i siłę odśrodkową. Na rysunkach cyklon ma charakterystyczny kształt korpusu z króćcem stycznym oraz stożkowym lejem pyłowym. Nie zawiera pakietu worków.
- "Multicyklon" to zestaw wielu małych cyklonów pracujących równolegle (bateria). Schemat zwykle przedstawia wiązkę identycznych rur/cykloników i wspólne komory rozdziału, a nie pojedynczą komorę filtracyjną z przegrodami tekstylnymi.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się cyklony i elektrofiltry, najpierw sprawdź, czy na rysunku jest przegroda filtracyjna (worki/panele). Jeśli tak, to najczęściej jest to filtr (odpylacz) workowy; jeśli dominują elementy wirujące przepływu lub stożkowy lej – rozważ cyklon; jeśli widzisz elektrody i układ HV – elektrofiltr.
