KWALIFIKACJA CHM5 - STYCZEŃ 2018



PYTANIE NR 17.

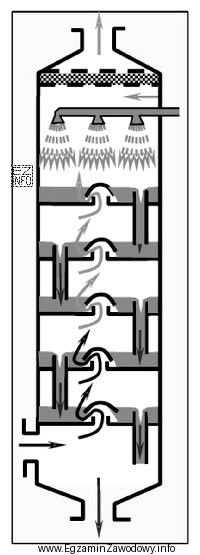

Schemat działania którego urządzenia służącego do oczyszczania gazów odlotowych z SOx, NOx, i COx przedstawiono na rysunku?
Ilustracja przedstawia schemat działania skrubera, urządzenia służącego do oczyszczania gazów odlotowych z zanieczyszczeń
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Skruber to aparat do mokrego oczyszczania gazów, w którym zanieczyszczenia gazowe (np. SOx i NOx) są pochłaniane lub reagują z cieczą absorbującą. Multicyklon i komora osadcza służą głównie do usuwania pyłów metodami mechanicznymi, a osadnik pionowy dotyczy separacji z cieczy, nie typowego oczyszczania gazów odlotowych.

Pełne wyjaśnienie:

Skruber (płuczka) jest urządzeniem przeznaczonym do mokrego oczyszczania gazów. Kluczową cechą tej metody jest intensywny kontakt strumienia gazu z cieczą (wodą lub roztworem reagenta), dzięki czemu składniki gazowe mogą być absorbowane lub chemicznie wiązane. To właśnie dlatego skrubery są kojarzone z redukcją zanieczyszczeń takich jak tlenki siarki (SOx) i tlenki azotu (NOx) – w praktyce, po odpowiednim doborze cieczy i warunków procesu.

Odpowiedź "Skrubera." pasuje do pytania, bo pozostałe urządzenia z listy dotyczą innego mechanizmu separacji:

  • "Multicyklonu." – cyklony (także wielocyklony) wykorzystują siłę odśrodkową do wytrącania cząstek stałych (pyłu) z gazu. Są skuteczne dla frakcji pyłowej, ale nie są typowym rozwiązaniem do usuwania zanieczyszczeń gazowych takich jak SOx/NOx.
  • "Komory osadczej." – komora osadcza działa przez zmniejszenie prędkości przepływu i grawitacyjne opadanie cząstek. To również metoda odpylania, a nie pochłaniania składników gazowych.
  • "Osadnika pionowego." – osadniki (pionowe) są charakterystyczne dla procesów oczyszczania cieczy (sedymentacja zawiesin). Nie stanowią typowego aparatu do oczyszczania gazów odlotowych.

Wskazówka egzaminacyjna: gdy w zadaniu pojawiają się związki w fazie gazowej (SOx/NOx) i schemat sugeruje obecność cieczy (zraszanie, kolumna, recyrkulacja), najczęściej chodzi o płuczkę/skruber. Gdy dominują pyły i brak obiegu cieczy, rozważ cyklony lub komory osadcze.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest skruber w oczyszczaniu gazów odlotowych?
Skruber (płuczka) to urządzenie, w którym gaz kontaktuje się z cieczą, aby usunąć zanieczyszczenia. Działa głównie przez absorpcję składników gazowych lub reakcję chemiczną w roztworze. Jest typowy, gdy trzeba usuwać związki gazowe (np. SOx/NOx), a nie tylko pył.
Jak rozpoznać na schemacie, że to skruber, a nie cyklon?
Na schemacie skrubera zwykle widać elementy związane z cieczą: zraszanie, dopływ/odpływ cieczy, zbiornik, obieg lub dysze. Cyklon rozpoznaje się po "stożkowym" układzie i separacji pyłu bez medium ciekłego. Klucz: gaz–ciecz vs gaz–ciało stałe.
Dlaczego multicyklon nie usuwa skutecznie SOx i NOx?
Multicyklon usuwa przede wszystkim cząstki stałe dzięki sile odśrodkowej. SOx i NOx są składnikami gazowymi, więc nie "wypadają" mechanicznie jak pył. Do ich redukcji stosuje się procesy mokre (skrubery) lub inne metody chemiczne/katalityczne.
Co usuwa komora osadcza w instalacjach oczyszczania gazów?
Komora osadcza służy do wstępnego usuwania większych frakcji pyłu przez spowolnienie przepływu i sedymentację. Jest prosta i tania, ale ma ograniczoną skuteczność dla drobnych cząstek oraz nie jest rozwiązaniem do pochłaniania zanieczyszczeń gazowych.
Czy osadnik pionowy jest urządzeniem do oczyszczania gazów odlotowych?
Nie jest to typowe urządzenie do oczyszczania gazów. Osadnik pionowy kojarzy się z oczyszczaniem cieczy (oddzielanie zawiesin). W zadaniach egzaminacyjnych taka odpowiedź bywa dystraktorem, który ma sprawdzić, czy rozróżniasz aparaty do gazów i do cieczy.
Jakie zanieczyszczenia usuwa się metodą mokrą w skruberze?
Metody mokre dobrze sprawdzają się dla zanieczyszczeń, które można rozpuścić w cieczy lub zneutralizować reakcją chemiczną. Często dotyczy to kwaśnych składników gazowych. Dodatkowo skruber może jednocześnie redukować część pyłu, jeśli krople cieczy go wychwytują.
Dlaczego w pytaniach o SOx i NOx często poprawną odpowiedzią jest skruber?
SOx i NOx wskazują na problem zanieczyszczeń w fazie gazowej. W wielu podstawowych zestawach egzaminacyjnych kojarzy się je z pochłanianiem w cieczy (mokre oczyszczanie), a więc ze skruberem. Urządzenia czysto mechaniczne (cyklony, komory) zwykle dotyczą pyłów.
Jakie są najczęstsze błędy przy rozpoznawaniu urządzeń do oczyszczania gazów?
Typowe błędy to: utożsamianie każdego "oczyszczania" z cyklonem, ignorowanie roli cieczy na schemacie oraz nieuwzględnianie, czy zanieczyszczenie jest pyłem czy gazem. Pomaga prosta kontrola: czy występuje kontakt gaz–ciecz i czy w zadaniu mowa o składnikach gazowych.
Kiedy stosuje się skruber zamiast odpylacza mechanicznego?
Skruber wybiera się, gdy celem jest usuwanie zanieczyszczeń gazowych lub gdy trzeba połączyć redukcję gazów z wychwytem pyłu w jednym aparacie. Odpylacze mechaniczne stosuje się głównie dla pyłów. W praktyce często łączy się stopnie: wstępne odpylanie, a potem mokre doczyszczanie.
Jak przygotować się do zadań ze schematami aparatów ochrony powietrza?
Ucz się po zestawach schematów: cyklon, filtr, elektrofiltr, skruber, komora osadcza. Zwracaj uwagę na "znaki rozpoznawcze" (dysze, obieg cieczy, stożek cyklonu, element filtracyjny). Na egzaminie najpierw ustal, czy chodzi o pyły czy gazy.
info

Około 30% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Według specjalistów z branży: "Skruber to aparat do mokrego oczyszczania gazów, w którym zanieczyszczenia gazowe (np. SOx i NOx) są pochłaniane lub reagują z cieczą absorbującą."

Materiały:

  • Podręczniki i skrypty z technologii ochrony powietrza (odpylanie, absorpcja, skrubery)
  • Instrukcje/DTR i karty katalogowe producentów skruberów oraz cyklonów (schematy ideowe)
  • Materiały dydaktyczne o metodach redukcji SOx i NOx w gazach odlotowych
