Planetarny układ ślimaków (spotykany w niektórych rozwiązaniach wytłaczarek) charakteryzuje się tym, że w strefie uplastyczniania występuje zespół wielu elementów roboczych zorganizowanych w sposób "planetarny", czyli z wyraźną relacją: element centralny oraz elementy rozmieszczone wokół niego. W praktyce na rysunku/schemacie szuka się więc:
- wieloelementowej budowy zespołu ślimakowego (więcej niż jeden ślimak/wałek roboczy),
- symetrycznego rozmieszczenia elementów wokół osi,
- cech sugerujących ruch/układ "obiegowy" elementów względem osi centralnej.

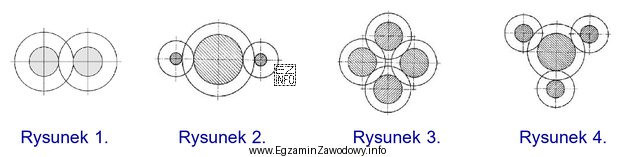

W tym zadaniu należy porównać cztery rysunki i wskazać ten, który nie ma cech układu planetarnego. Poprawna odpowiedź to Rysunek 1, ponieważ jako jedyny nie odpowiada schematowi układu planetarnego.
Dlaczego pozostałe odpowiedzi są błędne?
- Rysunek 2 – przedstawia konfigurację zgodną z ideą układu planetarnego (widać układ wieloelementowy z relacją do osi), więc nie spełnia warunku "nie przedstawia".
- Rysunek 3 – zawiera cechy rozpoznawcze układu planetarnego (wieloelementowość i układ wokół osi), dlatego nie może być poprawną odpowiedzią.
- Rysunek 4 – również odpowiada schematowi planetarnemu, więc wskazanie go oznaczałoby pomylenie układu planetarnego z inną konfiguracją ślimaków.
Wskazówka egzaminacyjna: nie oceniaj rysunku po "liczbie linii" lub ogólnym wrażeniu. Najpierw ustal kryterium rozpoznania (czy jest element centralny i "otoczenie" wielu elementów), a dopiero potem porównaj wszystkie rysunki według tego samego kryterium.
