W dokumentacji technicznej maszyn i instalacji (np. układów grzania i chłodzenia wtryskarek, ekstruderów czy termostatów) stosuje się symbole graficzne do jednoznacznego oznaczania elementów aparatury oraz przyrządów pomiarowych. Dzięki temu schemat jest czytelny niezależnie od producenta urządzenia i języka opisu.

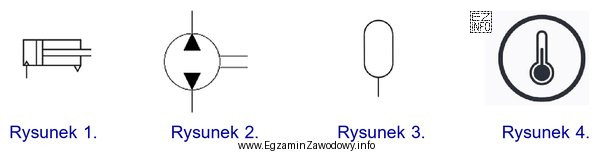

Termometr to przyrząd, którego funkcją jest pomiar temperatury. Na schematach symbol termometru rozpoznaje się jako oznaczenie przyrządu pomiarowego (a nie elementu wykonawczego, zaworu czy źródła ciepła). Dlatego poprawna odpowiedź to "Rysunek 4.", bo przedstawia znak będący oznaczeniem termometru.
Dlaczego pozostałe odpowiedzi są niepoprawne? Ponieważ przedstawiają symbole innych elementów, które mogą występować w tej samej dokumentacji, ale pełnią inne role:
- "Rysunek 2." – błędny wybór, jeśli symbol odnosi się do innego typu przyrządu lub elementu instalacji (np. wskaźnika innej wielkości, elementu sterowania albo złącza).
- "Rysunek 3." – nie jest termometrem, gdyż nie oznacza przyrządu do pomiaru temperatury lub ma cechy charakterystyczne dla innego oznaczenia.
- "Rysunek 1." – również nie spełnia funkcji symbolu termometru; w praktyce takie pomyłki wynikają z podobieństwa piktogramów i zbyt szybkiego porównania kształtów.
Wskazówka egzaminacyjna: jeżeli pytanie dotyczy termometru, szukaj na rysunku symbolu przyrządu pomiarowego powiązanego z temperaturą, a nie elementu, który temperaturę wytwarza (np. grzałki) lub reguluje (np. zaworu). W procesach przetwórstwa tworzyw kontrola temperatury jest kluczowa (strefy grzewcze, głowice, formy), dlatego umiejętność rozpoznania oznaczeń AKPiA często pojawia się w zadaniach.
