W pytaniu trzeba rozpoznać dwa elementy jednocześnie: (1) konstrukcję podłogi na legarach oraz (2) posadzkę wykonaną z desek klejonych warstwowych.
Podłoga na legarach to układ, w którym widoczne są belki/legary tworzące ruszt nośny. Typowo między legarami znajduje się wypełnienie (np. izolacja termiczna i akustyczna), a przestrzeń podpodłogowa powinna mieć możliwość wentylacji. Na przekroju legary rozpoznaje się po regularnie rozmieszczonych elementach nośnych pod posadzką.
Deski lite a deski warstwowe na rysunku często odróżnia konwencja graficzna: drewno lite bywa szrafowane w sposób sugerujący słoje, natomiast elementy warstwowe/produkty przetworzone są pokazywane bardziej jednolicie albo z innym symbolem, bez "rysunku słojów" na całej grubości.

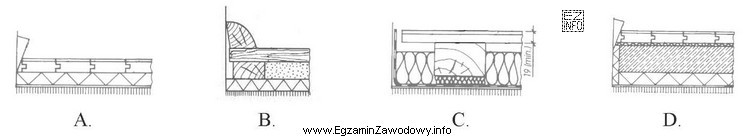

Dlaczego C?
Rysunek C pokazuje legary (konstrukcja rusztowa) oraz izolację między nimi. Jednocześnie warstwa posadzki jest oznaczona jednolitym wypełnieniem (bez szrafowania słojów charakterystycznego dla desek litych), co odpowiada deskom klejonym warstwowym – materiałowi stabilniejszemu wymiarowo dzięki układowi kilku warstw drewna klejonych krzyżowo.
Dlaczego pozostałe odpowiedzi są błędne?
- A – przedstawia podłogę pływającą na warstwie izolacji, bez układu legarów, więc nie spełnia warunku konstrukcji na legarach.
- B – wprawdzie jest to podłoga na legarach, ale posadzka jest narysowana jak deski lite (szrafowanie podobne do legarów), więc nie jest to wariant z deską klejoną warstwową.
- D – pokazuje rozwiązanie na podkładzie/wylewce betonowej i warstwową posadzkę, ale bez legarów jako konstrukcji nośnej, więc odpada warunek "na legarach".
Wskazówka egzaminacyjna: zawsze sprawdź, czy rysunek spełnia wszystkie cechy z polecenia, a nie tylko jedną (np. same legary lub sama posadzka warstwowa).
