Pytanie sprawdza umiejętność rozpoznania ciągu technologicznego na schemacie: wytapianie stali w przechylnym piecu indukcyjnym próżniowym oraz rozlewanie ciekłego metalu do wlewnic z wykorzystaniem maszyny karuzelowej.
Dlaczego poprawna odpowiedź jest poprawna?

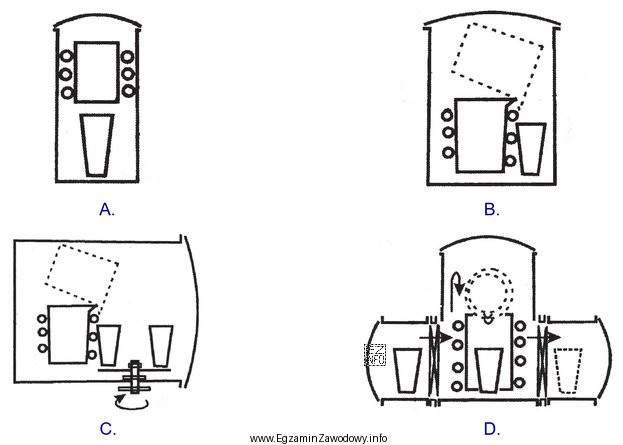

Właściwy rysunek musi pokazywać jednocześnie trzy elementy funkcjonalne: (1) część piecową z nagrzewaniem indukcyjnym w warunkach próżni (typowo komora/obudowa próżniowa), (2) mechanizm przechyłu pieca lub pozycję przechylną umożliwiającą spust ciekłego metalu, oraz (3) stanowisko rozlewania, gdzie wlewnice są rozmieszczone na obrotnicy/karuzeli, aby kolejno podstawiać formy pod strugę metalu. Dopiero współwystępowanie tych cech odpowiada pełnej treści pytania.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Jeśli schemat pokazuje piec lub komorę, ale nie ma rozlewania do wlewnic albo nie ma układu karuzelowego, to nie spełnia wymogu dotyczącego maszyny karuzelowej.
- Jeśli rysunek przedstawia rozlew do wlewnic, ale brakuje cech próżni (np. brak komory/obudowy próżniowej) albo nie jest to piec indukcyjny, to nie odpowiada części "indukcyjny próżniowy".
- Jeśli widoczny jest piec indukcyjny i rozlew, ale piec jest nieprzechylny (brak możliwości spustu przez przechył) lub rozlew odbywa się inną metodą (np. przez kadź bez elementu przechyłu pieca), to nie spełnia warunku "w przechylnym piecu … z rozlewaniem".
Wskazówka egzaminacyjna: przy pytaniach "który schemat ilustruje…" najpierw wypisz wymagane cechy (tu: indukcja, próżnia, przechył, karuzela, wlewnice), a następnie sprawdzaj je na rysunkach jak listę kontrolną. To zmniejsza ryzyko wyboru na podstawie jednego rozpoznanego elementu.
