W połączeniu głowicy z blokiem silnika kluczowe jest uzyskanie równomiernego docisku na całej powierzchni uszczelki. Dlatego dokręcanie nie odbywa się "po obwodzie" ani w przypadkowej kolejności, tylko według określonego schematu.

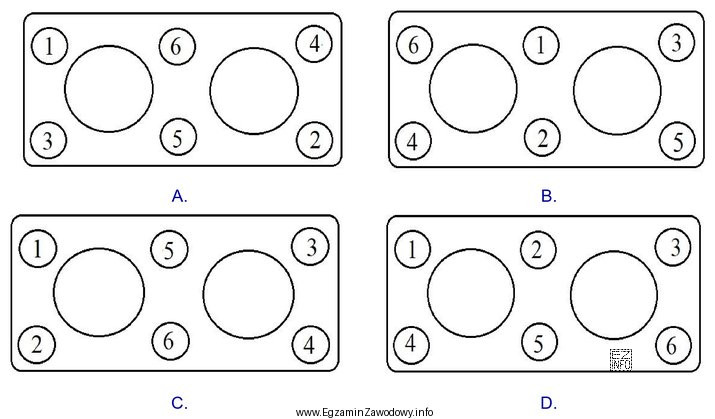

Poprawny schemat dokręcania (taki jak wskazany w zadaniu) odpowiada typowej zasadzie warsztatowej:
- zaczyna się od środka (śruby/nakrętki położone najbardziej centralnie),
- następnie przechodzi się krzyżowo/symetrycznie na kolejne punkty,
- kończy się na zewnętrznych śrubach/nakrętkach.
Taka kolejność ogranicza miejscowe przeciążenia i "ściąganie" głowicy na jedną stronę, co mogłoby spowodować nieszczelność (przedmuchy spalin, ubytek płynu chłodzącego, mieszanie się oleju z płynem) lub trwałe odkształcenie elementu.
Dlaczego pozostałe schematy bywają błędne?
- Schematy zaczynające od krawędzi i idące do środka mogą powodować falowanie docisku i większe ryzyko nieszczelności w części centralnej.
- Schematy "po kole" (kolejno wokół obwodu) sprzyjają skręcaniu głowicy i nierównemu dociśnięciu uszczelki.
- Schematy niesymetryczne (z pomijaniem par po przeciwnych stronach) zwiększają lokalne naprężenia oraz ryzyko pęknięć i rozszczelnienia.
W praktyce sama kolejność to nie wszystko: ważne jest także dokręcanie etapami (np. kilka przejść z rosnącym momentem lub procedura mieszana moment + kąt), zgodnie z dokumentacją danego silnika. Na egzaminie rozpoznajesz jednak przede wszystkim właściwy wzór sekwencji pokazany na schemacie.
