KWALIFIKACJA ELE2 - STYCZEŃ 2024 (test 2)



PYTANIE NR 28.

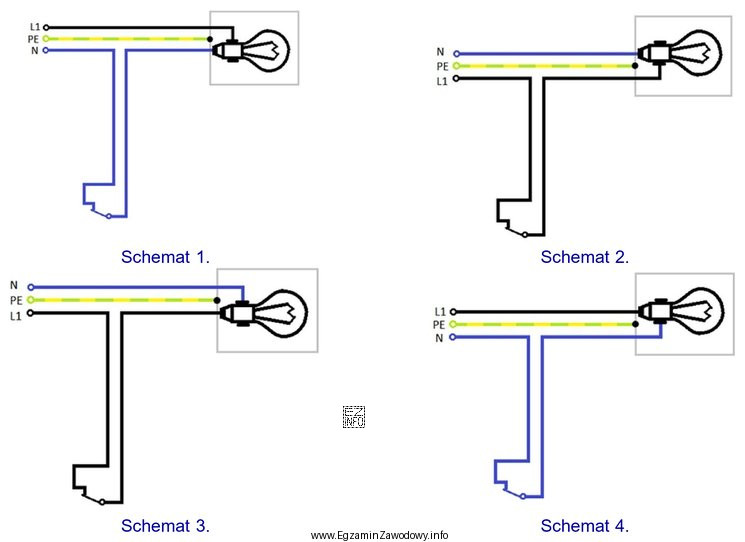

Który schemat przestawia poprawny i zgodny ze sztuką monterską sposób podłączenia instalacji oświetleniowej?
Który schemat przestawia poprawny i zgodny ze sztuką monterską
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat 3 przedstawia poprawne podłączenie instalacji oświetleniowej, gdzie przewód fazowy (L1) jest podłączony do wyłącznika, a następnie do żarówki, przewód neutralny (N) jest podłączony bezpośrednio do żarówki, a przewód ochronny (PE) jest poprowadzony do punktu ochronnego. Pozostałe schematy są niepoprawne: Schemat 1 ma błędne podłączenie przewodu neutralnego i ochronnego, Schemat 2 ma błędne podłączenie przewodu fazowego, a Schemat 4 ma błędne podłączenie przewodu fazowego i neutralnego.
