W instalacji mieszkaniowej pracującej w układzie TN-S przewód ochronny PE oraz przewód neutralny N są od początku instalacji prowadzone jako dwa oddzielne tory. Oznacza to, że w gnieździe wtyczkowym jednofazowym należy je podłączyć do odrębnych, właściwych zacisków.

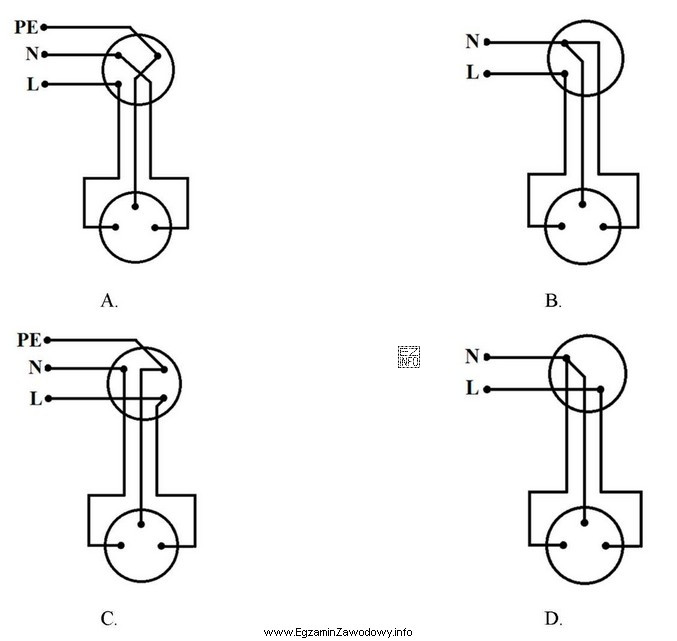

Prawidłowy schemat połączeń w gnieździe 230 V (1-fazowym) to:
- L – przewód fazowy (zasilający),
- N – przewód neutralny (powrotny),
- PE – przewód ochronny (do styku ochronnego gniazda).
To podłączenie zapewnia prawidłową pracę odbiorników i przede wszystkim spełnia wymagania ochrony przeciwporażeniowej: styk ochronny jest połączony z przewodem ochronnym, a nie z przewodem neutralnym.
Dlaczego pozostałe warianty są błędne?
- Warianty z mostkowaniem N z PE w gnieździe są typowym błędem przeniesionym z rozwiązań TN-C. W TN-S takie łączenie zaburza działanie ochrony i może powodować niebezpieczne napięcia na częściach dostępnych.
- Zamiana N z PE powoduje, że styk ochronny nie pełni właściwej funkcji (ochronnej), a dodatkowo może wprowadzać prądy robocze na tor ochronny.
- Zamiana L z N może nie unieruchomić odbiornika, ale pogarsza bezpieczeństwo (np. włączniki/bezpieczniki mogą rozłączać niewłaściwy tor).
Na egzaminie warto kierować się zasadą: TN-S = brak mostków, PE i N zawsze osobno oraz analizować oznaczenia zacisków (L/N/PE) zamiast sugerować się samym wyglądem rysunku.
