W zasilaczu impulsowym AC/DC są dwie niezależne części połączeń: wejście sieciowe AC oraz wyjście niskonapięciowe DC. Aby instalacja była bezpieczna i działała poprawnie, trzeba zweryfikować oba obszary.
1) Strona AC (230 V): L, N, PE
Na wejściu zasilacza występują zaciski: L (przewód fazowy), N (przewód neutralny) oraz zacisk ochronny PE (symbol uziemienia). W typowej kolorystyce przewodów stosuje się: L – brązowy, N – niebieski, PE – żółto‑zielony. Błędne przypisanie kolorów (np. niebieski jako PE lub podwójny brązowy) jest niezgodne z zasadami identyfikacji żył i zwiększa ryzyko niebezpiecznej pomyłki podczas serwisu.
2) Strona DC (12 V): COM i +V
Na wyjściu zasilacza znajdują się zaciski COM (punkt odniesienia/masa) oraz +V (dodatni biegun napięcia stałego). Dla kamery 12 V DC należy podłączyć plus kamery do +V, a minus kamery do COM. Odwrócenie polaryzacji może skutkować brakiem działania, a w wielu urządzeniach także uszkodzeniem elektroniki wejściowej.

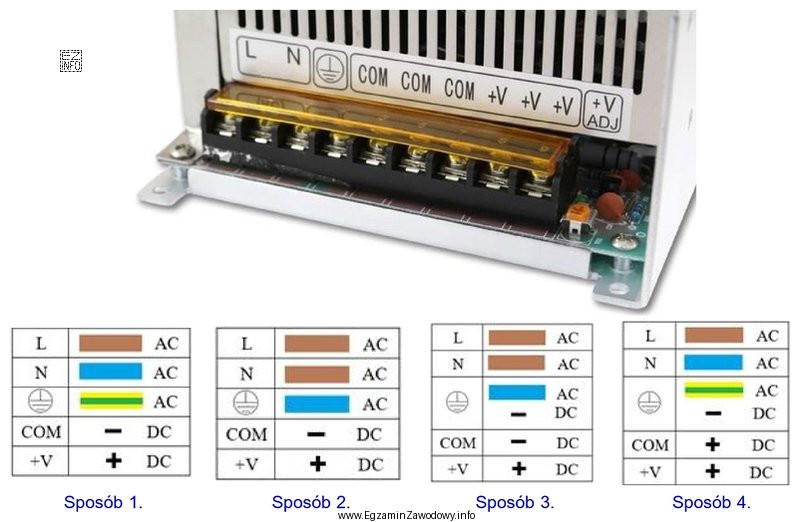

Dlaczego poprawna jest odpowiedź "Sposób 1"?
Bo jednocześnie pokazuje prawidłowe przypisanie barw L/N/PE po stronie AC oraz oznacza COM jako "-", a +V jako "+", czyli zgodnie z typowym sposobem pracy zasilaczy 12 V.
Dlaczego pozostałe sposoby są nieprawidłowe?
- Sposób 2 – zawiera błędną kolorystykę/identyfikację przewodów po stronie AC (mylne przypisanie żył do L/N/PE), co narusza zasady bezpieczeństwa.
- Sposób 3 – analogicznie prezentuje nieprawidłowe przypisanie kolorów do zacisków AC, przez co instalacja jest wykonana niezgodnie z przyjętą identyfikacją przewodów.
- Sposób 4 – choć strona AC wygląda poprawnie, polaryzacja wyjścia DC jest błędnie oznaczona (COM nie powinien być "+"). To prowadzi do złego podłączenia kamery 12 V DC.
Wskazówka praktyczna na egzamin i w pracy: zawsze sprawdzaj jednocześnie oznaczenia zacisków (L/N/PE, COM/+V) oraz zgodność polaryzacji po stronie DC. Jeśli masz wątpliwości, przed podłączeniem urządzenia wykonaj pomiar multimetrem na wyjściu zasilacza (DC) i upewnij się, gdzie jest "+" i "-".
