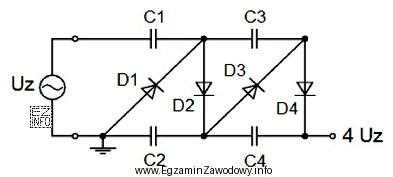

Układ określony jako powielacz napięcia to topologia, której celem jest uzyskanie na wyjściu napięcia stałego większego niż wartość szczytowa (amplituda) napięcia wejściowego. Kluczową cechą rozpoznawczą na schemacie jest powtarzalny układ dioda–kondensator (często w formie "drabinki"/kaskady), w którym kondensatory są ładowane w kolejnych półokresach, a ich napięcia w pewnym sensie się dodają.
Dlaczego odpowiedź "powielacza napięcia" pasuje do takiego schematu? Ponieważ w powielaczu diody sterują kierunkiem przepływu ładunku, a kondensatory magazynują energię i utrzymują napięcie. W efekcie, w zależności od liczby stopni, można uzyskać podwojenie lub wielokrotność napięcia (z uwzględnieniem spadków na diodach i obciążenia).
Pozostałe odpowiedzi odnoszą się do innych funkcji i innych cech schematu:
- "ogranicznika amplitudy" – typowy ogranicznik (clipper) jest projektowany po to, by celowo obcinać przebieg do ustalonego poziomu. Zwykle widać wyraźny punkt odniesienia (masa, napięcie odniesienia, zener) i sposób "ścięcia" wierzchołków sygnału, a nie kaskadę gromadzącą ładunek w wielu kondensatorach.
- "stabilizatora szeregowego" – stabilizator szeregowy musi mieć element regulacyjny pracujący w szeregu z obciążeniem (np. tranzystor lub układ scalony stabilizatora) oraz sprzężenie zwrotne/odniesienie. Sama sieć diodowo-kondensatorowa bez elementu sterującego nie realizuje stabilizacji w sensie regulacji napięcia przy zmianach obciążenia i wejścia.
- "wzmacniacza przeciwsobnego" – wzmacniacz przeciwsobny to układ wzmacniający mocy (push-pull), oparty na parze elementów aktywnych (np. tranzystory komplementarne) i zwykle zawiera stopień wyjściowy oraz polaryzację. Jeśli schemat przedstawia głównie diody i kondensatory typowe dla obwodów prostowania/pomnażania, to nie spełnia cech stopnia przeciwsobnego.
Wskazówka egzaminacyjna: przy pytaniach "Na rysunku przedstawiono schemat …" warto najpierw policzyć i zlokalizować rodzaje elementów (diody/kondensatory/tranzystory) oraz sprawdzić, czy układ ma element sterujący (stabilizacja/wzmocnienie) czy tylko elementy prostujące i magazynujące energię (zasilanie/powielanie).
