KWALIFIKACJA ELE5 - STYCZEŃ 2020



PYTANIE NR 16.
Który spośród przedstawionych na rysunkach wyłączników instalacyjnych nadprądowych należy zastosować w celu zabezpieczenia zwarciowego oporowego grzejnika jednofazowego na napięcie 230 V o mocy 3 kW?

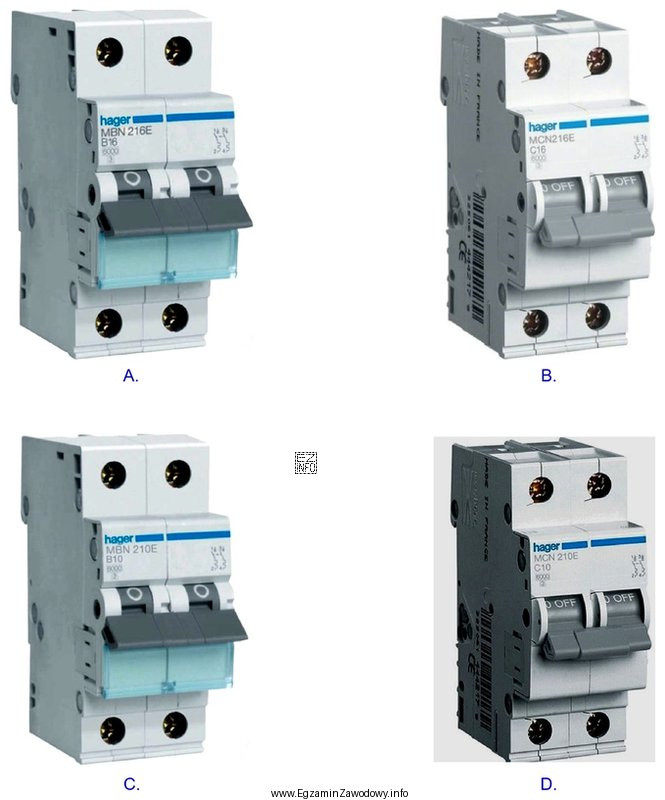

Ilustracja przedstawia cztery różne wyłączniki instalacyjne nadprądowe, które są oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prąd grzejnika: I=P/U=3000 W/230 V≈13 A. Wyłącznik nadprądowy dobiera się tak, aby In było większe od prądu obciążenia, a dla odbiornika rezystancyjnego stosuje się charakterystykę B. Najbliższa wyższa wartość to 16 A, więc poprawny jest wyłącznik B16 (rysunek A).

Pełne wyjaśnienie:

Grzejnik oporowy jest odbiornikiem rezystancyjnym, więc w normalnej pracy nie występują istotne prądy rozruchowe. Najpierw wyznacza się prąd obciążenia:

I = P / U = 3000 W / 230 V ≈ 13 A.

Wyłącznik nadprądowy powinien mieć prąd znamionowy większy od prądu roboczego obwodu, aby nie wyzwalał przy typowej pracy. Z pokazanych aparatów wartości 10 A są zbyt małe dla ok. 13 A i mogłyby zadziałać nawet bez zwarcia, tylko od obciążenia. Najbliższy sensowny dobór prądu znamionowego to 16 A.

Drugi krok to dobór charakterystyki. Dla obciążeń oporowych (grzałki, ogrzewanie, klasyczne obwody bez dużych prądów rozruchowych) typowo stosuje się charakterystykę B, która ma niższy próg zadziałania członu elektromagnetycznego niż C. Dzięki temu reakcja na zwarcia jest odpowiednio szybka, bez "opóźniania" działania bez potrzeby.

Dlatego poprawna jest odpowiedź "B16" (na ilustracji oznaczona jako A). Odpowiedź "C16" ma właściwy prąd znamionowy, ale charakterystyka C jest przeznaczona raczej do obciążeń z większymi prądami rozruchowymi (np. silniki), więc w tym zastosowaniu nie jest wyborem typowym. Odpowiedzi "B10" i "C10" mają zbyt mały prąd znamionowy w stosunku do obliczonego prądu grzejnika.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak obliczyć prąd grzejnika 3 kW na 230 V?
Użyj zależności I = P / U. Dla 3000 W i 230 V otrzymasz około 13 A. Taki prąd jest punktem wyjścia do doboru prądu znamionowego wyłącznika (In) oraz oceny, czy 10 A lub 16 A ma sens w danym obwodzie.
Dlaczego do grzejnika oporowego zwykle wybiera się charakterystykę B?
Grzejnik oporowy nie ma dużych prądów rozruchowych, więc nie potrzebuje "twardszej" charakterystyki. Charakterystyka B jest typowa dla obciążeń rezystancyjnych i szybciej reaguje członem elektromagnetycznym niż C, co jest korzystne przy zwarciach.
Czy wyłącznik C16 też zadziała poprawnie dla grzejnika 3 kW?
Przy prądzie roboczym ok. 13 A wyłącznik C16 zwykle nie będzie wyzwalał od przeciążenia. Jednak charakterystyka C jest dobierana głównie tam, gdzie występują większe prądy rozruchowe. Dla grzałki częściej i bardziej zasadnie stosuje się B16.
Co oznacza oznaczenie B16 na wyłączniku nadprądowym?
16 oznacza prąd znamionowy In (tu: 16 A), a litera B oznacza charakterystykę czasowo-prądową wyzwalacza elektromagnetycznego. W praktyce informuje to, jak aparat zachowa się przy prądach zwarciowych i krótkotrwałych przeciążeniach.
Dlaczego wyłącznik 10 A nie pasuje do grzejnika 3 kW?
Bo prąd obciążenia grzejnika wynosi około 13 A, czyli jest większy niż In=10 A. Taki wyłącznik może zadziałać już podczas normalnej pracy, nawet bez zwarcia. To typowy błąd: dobór In poniżej prądu roboczego odbiornika.
Jakie są typowe zastosowania charakterystyki C w instalacjach?
Charakterystykę C stosuje się, gdy w obwodzie występują większe prądy rozruchowe, np. przy niektórych silnikach, transformatorach lub urządzeniach o wyraźnym udarze prądowym. Dzięki temu zabezpieczenie nie wyzwala "fałszywie" przy starcie, a działa przy realnych przeciążeniach i zwarciach.
Jak rozpoznać na zdjęciu, który wyłącznik ma charakterystykę B lub C?
Na froncie aparatu znajduje się oznaczenie typu B16, C16, B10 itd. Litera wskazuje charakterystykę, a liczba prąd znamionowy. Na egzaminie warto ćwiczyć szybkie "czytanie" tych oznaczeń bez skupiania się na marce czy symbolach katalogowych.
Jak dobrać In wyłącznika do prądu obciążenia w prostych zadaniach egzaminacyjnych?
Najpierw liczysz prąd obciążenia (np. I=P/U). Następnie wybierasz najbliższą wyższą typową wartość prądu znamionowego wyłącznika (np. 16 A zamiast 10 A). Dopiero potem dobierasz charakterystykę (B dla oporowych, C dla rozruchowych).
Co chroni wyłącznik nadprądowy: urządzenie czy przewód?
W typowym ujęciu instalacyjnym wyłącznik nadprądowy ma chronić przede wszystkim przewody przed przeciążeniem i skutkami zwarć. Odbiornik (np. grzejnik) jest pośrednio chroniony przez odłączenie zasilania, ale kluczowe jest niedopuszczenie do przegrzania instalacji.
Jakie błędy najczęściej prowadzą do wyboru złej odpowiedzi w zadaniach o B i C?
Najczęściej: (1) skupienie się tylko na liczbie (np. 16) i pominięcie litery B/C, (2) wybór "na zapas" charakterystyki C bez uzasadnienia, (3) błędne obliczenie prądu z P i U, (4) mylenie obciążenia oporowego z indukcyjnym przez skojarzenia z innymi zadaniami.
info

Około 51% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że prąd grzejnika: I=P/U=3000 W/230 V≈13 A.

Materiały:

  • PN-EN 60898-1 – wymagania i definicje dotyczące wyłączników nadprądowych instalacyjnych
  • PN-HD 60364 – zasady ochrony przewodów przed prądami przetężeniowymi
  • Podręczniki i skrypty z podstaw elektrotechniki (obwody jednofazowe, P=U·I)
