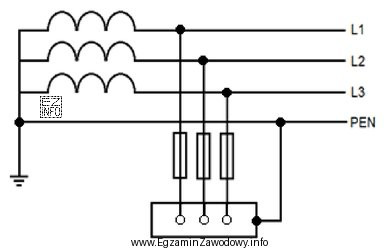

Na schemacie widać układ sieci TN-C: punkt gwiazdowy transformatora jest uziemiony, a do instalacji wyprowadzono przewód PEN (wspólny ochronno-neutralny). Obudowa odbiornika jest połączona z PEN, a w torach fazowych znajdują się bezpieczniki topikowe.
W takim układzie podstawowym środkiem ochrony przeciwporażeniowej przy uszkodzeniu jest samoczynne wyłączenie zasilania. Mechanizm polega na tym, że przy uszkodzeniu typu "przewód fazowy–obudowa" powstaje zwarcie do części przewodzącej dostępnej. Prąd zwarciowy zamyka się pętlą przez przewód PEN i źródło zasilania, osiąga wartość na tyle dużą, by zadziałało zabezpieczenie nadprądowe. W efekcie zasilanie zostaje przerwane w wymaganym czasie, co ogranicza czas narażenia na napięcie dotykowe.
Odpowiedź "połączenie wyrównawcze" jest nieprawidłowa, bo połączenia wyrównawcze są środkiem uzupełniającym (zmniejszają różnice potencjałów), ale same nie realizują automatycznego odłączenia zasilania przy zwarciu.
Odpowiedź "wyłącznik różnicowoprądowy" nie pasuje do pokazanej realizacji: na schemacie nie ma RCD, a dodatkowo w układzie TN-C z przewodem PEN stosowanie RCD jest co do zasady niewłaściwe (wymaga wydzielonego PE i N, aby działał prawidłowo zgodnie z wymaganiami normy).
Odpowiedź "separacja odbiornika" także jest błędna, bo separacja ochronna wymagałaby zasilania pojedynczego odbiornika z transformatora separacyjnego (oddzielnego od sieci) i odpowiedniego układu po stronie wtórnej. Tutaj transformator jest źródłem sieci TN, a ochrona wynika z wyłączenia przez zabezpieczenia nadprądowe.
Wskazówka egzaminacyjna: najpierw rozpoznaj układ sieci po przewodach (PEN oznacza TN-C), potem sprawdź, jakie aparaty są narysowane w torach fazowych. Jeśli widzisz bezpieczniki/wyłączniki nadprądowe i pętlę zwarciową przez PEN, zwykle chodzi o samoczynne wyłączenie zasilania.
