Zawór pneumatyczny dławiąco-zwrotny jednokierunkowy to element stosowany najczęściej do regulacji prędkości siłownika przy zachowaniu innego zachowania w obu kierunkach przepływu. Jego idea jest prosta: ma dławić przepływ w jedną stronę, a w drugą umożliwić przepływ swobodny.
Dlatego symbol takiego elementu powinien zawierać jednocześnie:
- człon dławiący (zwężka/regulowane ograniczenie przepływu) – to on odpowiada za "spowolnienie" przepływu,
- zawór zwrotny umieszczony w obejściu równoległym – to on pozwala ominąć dławik w kierunku przeciwnym.
W praktyce: gdy powietrze płynie w kierunku "dławionym", przechodzi przez zwężkę i następuje spadek natężenia przepływu. Gdy kierunek się odwróci, zawór zwrotny otwiera obejście i przepływ odbywa się bez dławienia (lub z pomijalnym oporem). To odróżnia zawór dławiąco-zwrotny od zwykłego dławika, który ogranicza przepływ niezależnie od kierunku (jeśli nie ma obejścia z zaworem zwrotnym).
Typowe niepoprawne interpretacje odpowiedzi w tego typu zadaniach:
- Wybranie symbolu samego dławika – błąd polega na pominięciu funkcji "zwrotnej", czyli różnego zachowania w zależności od kierunku.
- Wybranie symbolu samego zaworu zwrotnego – taki element nie umożliwia płynnej regulacji prędkości, tylko blokuje przepływ w jednym kierunku.
- Wybranie symbolu zaworu dławiącego dwukierunkowego – będzie ograniczał przepływ w obie strony, co w wielu układach zmienia dynamikę powrotu siłownika i może pogorszyć pracę maszyny.

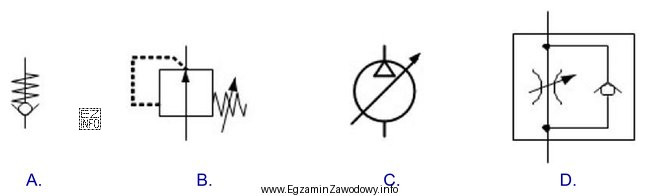

Wskazówka egzaminacyjna: szukaj na symbolu dwuścieżkowego przepływu (gałąź z dławikiem + gałąź obejściowa) oraz elementu, który jednoznacznie oznacza zawór zwrotny w tej gałęzi. To zestaw cech charakterystyczny dla zaworu dławiąco-zwrotnego jednokierunkowego.
