KWALIFIKACJA MEP1 - STYCZEŃ 2021



PYTANIE NR 37.

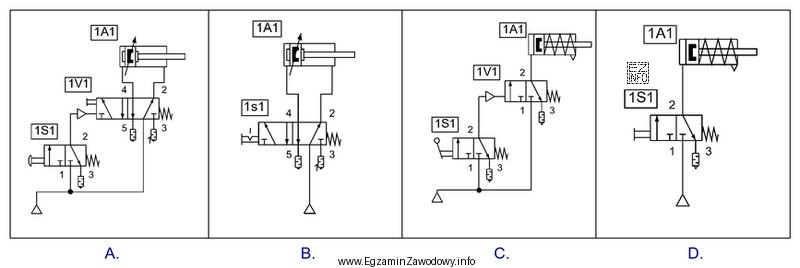

Na którym schemacie pneumatycznym przedstawiono sposób sterowania bezpośredniego siłownikiem jednostronnego działania?
Na którym schemacie pneumatycznym przedstawiono sposób sterowania bezpoś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat D przedstawia siłownik jednostronnego działania sterowany bezpośrednio. Widać, że zawór sterujący (1S1) jest bezpośrednio połączony z siłownikiem (1A1), co umożliwia bezpośrednie sterowanie przepływem powietrza do siłownika i jego ruch. Pozostałe schematy pokazują różne konfiguracje, które obejmują dodatkowe elementy lub inne typy połączeń, które nie są bezpośrednim sterowaniem siłownikiem jednostronnego działania.
