Przekładnia z pasem klinowym (V-belt) to rodzaj przekładni pasowej, w której moment obrotowy przenoszony jest dzięki tarciu między pasem a rowkami kół pasowych. W schematach mechanicznych stosuje się oznaczenia umowne, które mają szybko komunikować typ przeniesienia napędu bez rysowania pełnej geometrii elementów.

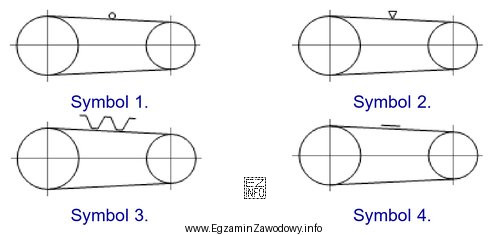

Poprawna odpowiedź to "Symbol 2", ponieważ odpowiada graficznemu oznaczeniu przekładni pasowej z pasem klinowym: kluczowe są dwie rzeczy: obecność dwóch kół pasowych (elementów współpracujących) oraz sposób przedstawienia pasa sugerujący pas klinowy, a nie np. pas płaski.
Pozostałe symbole są błędne, jeśli przedstawiają:
- inny typ przekładni (np. zębatą), gdzie kluczowe są zazębione koła, a nie pas,
- przeniesienie napędu łańcuchem, gdzie charakterystyczne jest ogniwowe połączenie i koła łańcuchowe,
- przekładnię pasową, ale z innym rodzajem pasa (np. pas płaski), co zmienia umowny zapis symbolu.
Wskazówka egzaminacyjna: gdy w treści jest "pas klinowy", zwracaj uwagę na element rozróżniający typ pasa. Sam fakt, że "coś wygląda jak pas", zwykle nie wystarcza — łatwo wtedy pomylić pas klinowy z płaskim albo nawet z innym sposobem przeniesienia napędu.
