Na schematach sterowania i automatyki sama "cewka przekaźnika" ma symbol bazowy (tu: prostokąt z wyprowadzeniami). Warianty funkcjonalne tej samej cewki (np. z funkcją czasową) są rozróżniane przez dodatkowy znak umieszczany w obrębie symbolu. Dzięki temu już na etapie czytania dokumentacji można przewidzieć zachowanie układu po podaniu napięcia na cewkę.

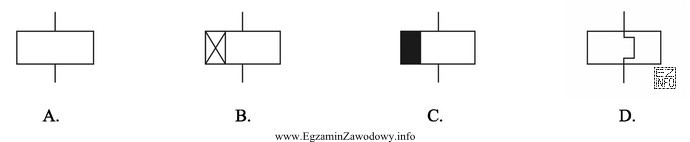

Odpowiedź "B" jest poprawna, ponieważ przedstawia cewkę przekaźnika z wyróżnikiem wskazującym na funkcję opóźnionego załączania (czyli stan wyjściowy przekaźnika zmienia się dopiero po upływie zadanego czasu od zasilenia cewki). W praktyce ma to znaczenie np. przy sekwencjach rozruchu, zwłokach bezpieczeństwa lub opóźnionym podaniu sygnału sterującego na element wykonawczy.
Dlaczego pozostałe symbole nie pasują do pytania?
- "A": pokazuje jedynie symbol bazowy cewki bez wyróżnika funkcji czasowej, więc nie wskazuje na opóźnione załączanie.
- "C": zawiera inne oznaczenie w wydzielonym polu (wypełnienie), które nie jest typowym znakiem używanym do wskazania opóźnionego załączania; może kojarzyć się z inną odmianą/cechą elementu, ale nie odpowiada wymaganej funkcji.
- "D": wprowadza dodatkowy podział/uskok linii wewnątrz prostokąta, co sugeruje inny typ oznaczenia lub inną funkcję niż zwłoka przy załączaniu cewki.
Wskazówka egzaminacyjna: przy symbolach o podobnym kształcie bazowym zawsze szukaj małego wyróżnika (znak w polu, dodatkowa kreska, znak graficzny). To on niesie informację o funkcji specjalnej, a nie sam prostokąt.
