KWALIFIKACJA ELM6 - STYCZEŃ 2022



PYTANIE NR 15.

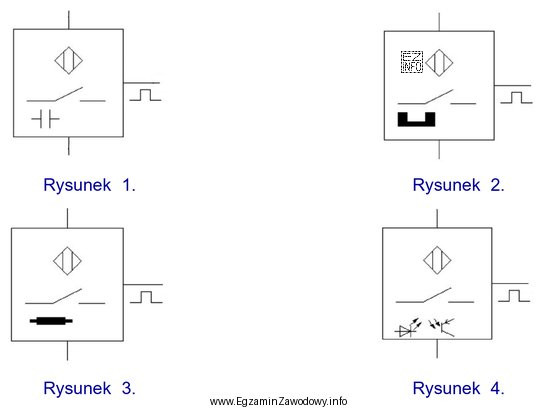

Symbol graficzny czujnika pola magnetycznego stosowany na schematach elektrycznych przedstawiono na
Symbol graficzny czujnika pola magnetycznego stosowany na schematach elektrycznych przedstawiono
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny przedstawiony na rysunku 2. jest zgodny z powszechnie przyjętymi konwencjami przedstawiania czujników pola magnetycznego na schematach elektrycznych. Charakterystyczny dla tego symbolu jest kwadrat z wycięciem w kształcie litery "U", co sugeruje działanie magnetyczne.
