KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 3)



PYTANIE NR 20.

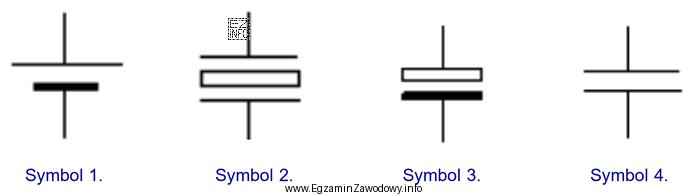

Który symbol należy zastosować do przedstawienia na schemacie elektronicznym rezonatora kwarcowego?
Który symbol należy zastosować do przedstawienia na schemacie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rezonator kwarcowy na schematach elektronicznych jest przedstawiany za pomocą symbolu, który składa się z dwóch równoległych prostokątów, co odpowiada Symbolowi 2 na załączonym obrazku. Pozostałe symbole przedstawiają inne elementy elektroniczne, takie jak kondensatory.
