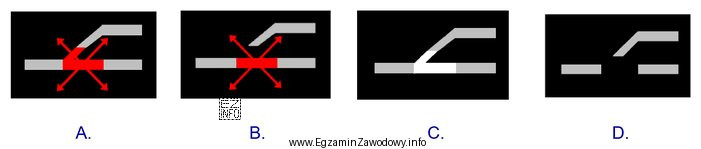

Pytanie dotyczy interpretacji zobrazowania na komputerowym pulpicie nastawczym i rozpoznania stanu zwrotnicy. W praktyce na KPN jeden symbol często niesie kilka informacji jednocześnie: położenie (np. zasadnicze/zwrotne, położenie końcowe) oraz stan techniczny/diagnostyczny (np. usterka, brak kontroli, rozprucie).
Za poprawną należy uznać odpowiedź wskazującą symbol z dodatkowymi czerwonymi strzałkami skierowanymi do środka. Ten element graficzny jest opisany jako cecha odróżniająca i ma sens "alarmowy": strzałki/oznaczenia w kolorze czerwonym są typowym sposobem zwrócenia uwagi na stan nieprawidłowy. Jednocześnie sam kształt bazowy symbolu informuje o tym, że zwrotnica jest w położeniu końcowym (czyli jej położenie zostało osiągnięte i jest wskazywane jako końcowe), a dodatkowy wyróżnik dopowiada, że wystąpiło rozprucie zwrotnicy.
Dlaczego pozostałe odpowiedzi są błędne? Zwykle przedstawiają one tylko część informacji, np. sam fakt położenia bez sygnału awarii albo ogólną sygnalizację stanu nietypowego bez jednoznacznego wskazania "położenie końcowe". W efekcie nie spełniają pełnego opisu z treści pytania, który wymaga jednoczesnego spełnienia dwóch warunków: rozprucie oraz zwrotnica w położeniu końcowym.
Wskazówka egzaminacyjna: czytając symbole KPN, szukaj najpierw warstwy podstawowej (co to za obiekt i jakie ma położenie), a dopiero potem nakładek/kolorów/strzałek (czyli informacji diagnostycznej). Taka kolejność zmniejsza ryzyko pomylenia podobnych znaków.
