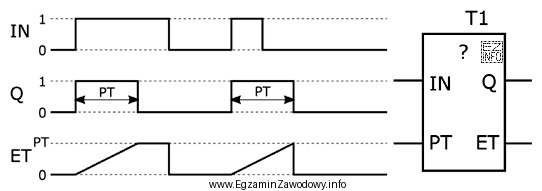

Który timer użyty w programie tylko jeden raz realizuje działanie zgodnie z przedstawionym diagramem?
Który timer użyty w programie tylko jeden raz
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Diagram czasowy przedstawia działanie timera, który po otrzymaniu sygnału wejściowego IN generuje sygnał wyjściowy Q przez określony czas PT. Sygnał ET rośnie liniowo w czasie trwania sygnału Q, co wskazuje na odliczanie czasu. Timer TP (Timer Pulse) jest odpowiedzialny za generowanie jednorazowego impulsu czasowego, co jest zgodne z przedstawionym diagramem.
