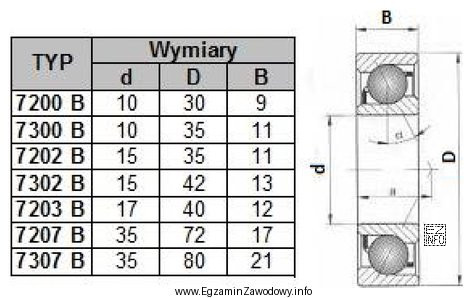

W doborze łożyska kluczowe jest dopasowanie trzech wymiarów konstrukcyjnych zespołu do wymiarów łożyska podawanych w tabelach/katalogach:
- d – średnica wewnętrzna (otwór łożyska), czyli wymiar pasujący na wał,
- D – średnica zewnętrzna, czyli wymiar pasujący do gniazda w korpusie/oprawie,
- B – szerokość (często w praktyce nazywana "wysokością" łożyska w osi wału), czyli wymiar wynikający z dostępnego miejsca osiowego.
W zadaniu podano: średnica gniazda 35 mm (czyli D=35), wysokość 11 mm (czyli B=11) oraz średnica wału 10 mm (czyli d=10). Z przedstawionych typów tylko 7300 B ma zestaw wymiarów d=10, D=35, B=11, więc jest to poprawny dobór.
Dlaczego pozostałe odpowiedzi są błędne?
- 7202 B – ma d=15, więc nie pasuje na wał Ø10 (otwór łożyska byłby za duży dla podanego wału).
- 7200 B – ma d=10, ale D=30 i B=9; nie wejdzie poprawnie w gniazdo Ø35 i nie spełnia wymiaru 11 mm.
- 7307 B – ma d=35 oraz znacznie większe wymiary zewnętrzne, więc jest całkowicie niezgodne z wałem Ø10 i gniazdem Ø35.
Wskazówka egzaminacyjna: zawsze sprawdzaj wszystkie trzy wymiary (d, D i B). Dopasowanie tylko jednego parametru (np. samego D) często prowadzi do wyboru złego typu łożyska, mimo że "jakaś liczba" w odpowiedzi się zgadza.
