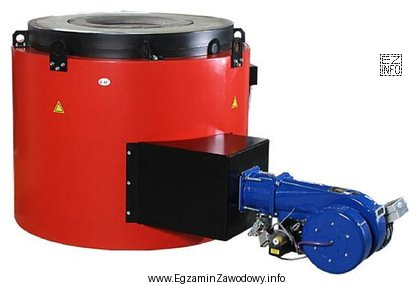

W zadaniu trzeba rozpoznać typ pieca tyglowego z rysunku, czyli po cechach konstrukcji wskazujących, skąd pochodzi energia cieplna wykorzystywana do topienia metalu w tyglu.
Odpowiedź "Na paliwo ciekłe lub gazowe." jest właściwa, gdy na rysunku widać rozwiązania charakterystyczne dla pieca paliwowego: elementy doprowadzenia paliwa i powietrza, palnik (lub miejsce jego montażu), przestrzeń spalania oraz brak elementów typowych dla ogrzewania elektrycznego. W praktyce w piecach tyglowych tego typu ciepło powstaje w wyniku spalania paliwa gazowego (np. gaz) albo ciekłego (np. olej opałowy), a płomień/strumień gorących spalin ogrzewa tygiel pośrednio.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym rozpoznaniu:
- "Indukcyjny." – piec indukcyjny wytwarza ciepło dzięki zjawiskom elektromagnetycznym. Typowo oczekuje się widocznych elementów układu indukcyjnego (np. cewki/induktora i odpowiedniej zabudowy) oraz braku palnika. Jeśli rysunek sugeruje spalanie, wybór indukcji jest błędem wynikającym z pomylenia ogólnej bryły urządzenia.
- "Na paliwo stałe." – piece na paliwo stałe mają palenisko przystosowane do spalania materiału stałego (np. zasyp, ruszt, komora zasypowa) i inny sposób obsługi. Jeżeli na rysunku akcent pada na palnik i doprowadzenie medium, to nie odpowiada to typowemu piecowi na paliwo stałe.
- "Oporowy." – piec oporowy jest elektryczny, a źródłem ciepła są grzałki oporowe. W rozwiązaniu oporowym spodziewa się elementów grzejnych i izolacji termicznej dobranej do pracy z grzałkami, a nie osprzętu spalania. Przy rysunku pieca paliwowego wskazanie oporowego wynika zwykle z utożsamiania każdej zamkniętej obudowy z "elektrycznym piecem".
Wskazówka egzaminacyjna: przy pytaniach "co przedstawiono na rysunku?" najpierw szukaj cechy jednoznacznej (palnik/doprowadzenie paliwa vs. grzałki vs. elementy indukcyjne), a dopiero potem rozstrzygaj między typami o podobnym przeznaczeniu.
