PYTANIE NR 23.

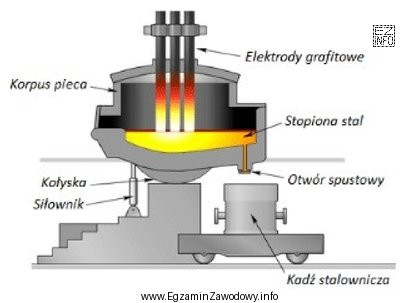

Na rysunku przedstawiono budowę pieca
Ilustracja przedstawia schemat budowy pieca łukowego, używanego w procesach odlewniczych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Piec łukowy rozpoznaje się po elementach służących do wytworzenia łuku elektrycznego nad wsadem (typowo elektrody) oraz komorze roboczej przystosowanej do intensywnego topienia metalu. Piece oporowe, plazmowe i indukcyjne mają inną zasadę wytwarzania ciepła i inną charakterystyczną budowę.

Pełne wyjaśnienie:

Prawidłowa odpowiedź: "łukowego."

Piec łukowy jest elektrycznym urządzeniem topialnym, w którym energia cieplna powstaje dzięki łukowi elektrycznemu (zjawisku wyładowania) między elektrodami a wsadem lub między elektrodami. W typowych rozwiązaniach konstrukcyjnych widoczne są elementy związane z doprowadzeniem prądu i wytworzeniem łuku (np. elektrody) oraz komora, w której znajduje się wsad metalowy i żużel.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "oporowego." – w piecu oporowym ciepło powstaje głównie w wyniku przepływu prądu przez elementy oporowe (grzałki) lub przez materiał o oporze elektrycznym. Konstrukcyjnie typowe są grzejniki/elementy grzejne i komora grzewcza, a nie układ do wytwarzania łuku nad wsadem.
  • "plazmowego." – piec plazmowy wykorzystuje strumień plazmy (palnik plazmowy) jako źródło bardzo skoncentrowanej energii. Charakterystyczny jest palnik/źródło plazmy i układ jego zasilania oraz prowadzenia strumienia, a nie klasyczna konfiguracja elektrod pieca łukowego.
  • "indukcyjnego." – w piecu indukcyjnym nagrzewanie zachodzi dzięki prądom wirowym indukowanym w materiale wsadowym przez cewkę. Cechą rozpoznawczą jest obecność cewki indukcyjnej i tygla, a nie elementów wytwarzających łuk elektryczny.

Wskazówka egzaminacyjna: przy pytaniach "rozpoznaj piec z rysunku" warto szukać elementu, który bezpośrednio wskazuje mechanizm grzania: elektrody i łuk (łukowy), cewka (indukcyjny), grzałki (oporowy), palnik plazmowy (plazmowy). To zwykle najszybsza droga do poprawnej identyfikacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest piec łukowy w odlewnictwie?
Piec łukowy to piec elektryczny, w którym ciepło powstaje dzięki łukowi elektrycznemu. Łuk wytwarza bardzo wysoką temperaturę, co umożliwia intensywne topienie wsadu metalowego. W praktyce rozpoznaje się go po elementach służących do wytworzenia łuku (np. elektrody) i komorze roboczej.
Jak rozpoznać piec łukowy na rysunku technicznym?
Szukaj elementów wskazujących na źródło ciepła: układ do wytwarzania łuku (często elektrody) oraz przestrzeń roboczą nad wsadem. Jeśli zamiast tego widzisz cewkę (indukcyjny), grzałki (oporowy) lub palnik (plazmowy), to nie będzie piec łukowy.
Dlaczego piec indukcyjny to nie to samo co łukowy?
W piecu indukcyjnym nagrzewanie zachodzi przez indukcję elektromagnetyczną i prądy wirowe w metalu, zwykle w tyglu otoczonym cewką. W piecu łukowym ciepło pochodzi z łuku elektrycznego nad wsadem. Inny mechanizm grzania oznacza inną budowę i inne elementy rozpoznawcze.
Co odróżnia piec oporowy od pieca łukowego?
Piec oporowy ma elementy grzejne (grzałki) lub wykorzystuje opór materiału do wytworzenia ciepła, a energia jest przekazywana głównie przez promieniowanie i konwekcję. Piec łukowy wytwarza ciepło bezpośrednio w strefie łuku elektrycznego, dlatego kluczowe są elementy doprowadzające prąd i wytwarzające łuk.
Czy piec plazmowy działa jak piec łukowy?
Oba rozwiązania korzystają z energii elektrycznej i bardzo wysokich temperatur, ale w piecu plazmowym źródłem ciepła jest zwykle strumień plazmy z palnika plazmowego. W piecu łukowym podstawowym zjawiskiem jest łuk elektryczny w komorze pieca. Różnice w źródle ciepła przekładają się na inną konstrukcję.
Jakie elementy są najbardziej "charakterystyczne" dla pieca łukowego?
Najbardziej charakterystyczne są elementy związane z wytworzeniem łuku: często elektrody oraz układ ich mocowania i doprowadzenia prądu. Ważna jest też komora robocza przystosowana do topienia wsadu i pracy w wysokiej temperaturze. To właśnie te cechy odróżniają piec łukowy od oporowego i indukcyjnego.
Kiedy w praktyce stosuje się piec łukowy w topieniu metali?
Piec łukowy stosuje się tam, gdzie potrzebne są bardzo wysokie temperatury i wydajne topienie, często przy wytopie stali lub stopów wymagających intensywnej obróbki w kąpieli metalowej. Dobór pieca zależy od rodzaju stopu, ilości wsadu, wymagań jakościowych i organizacji wytopu w odlewni.
Jakie błędy najczęściej popełnia się w pytaniach o rodzaje pieców?
Najczęstszy błąd to wybór odpowiedzi na podstawie ogólnego skojarzenia "piec elektryczny", bez sprawdzenia mechanizmu grzania. Uczniowie mylą też elementy: elektrody (łukowy), cewkę (indukcyjny), grzałki (oporowy) i palnik (plazmowy). Pomaga zasada: najpierw znajdź źródło ciepła.
Jakie pojęcia warto powtórzyć przed egzaminem z urządzeń topialnych?
Warto powtórzyć: łuk elektryczny, elektrody, cewka indukcyjna, grzałki oporowe, palnik plazmowy, wsad, tygiel, żużel i wyłożenie ogniotrwałe. Dobrą metodą jest uczenie się "cecha → typ pieca", czyli łączenie elementu konstrukcyjnego z zasadą działania.
Jak odpowiadać na pytanie "Na rysunku przedstawiono budowę pieca" na egzaminie?
Najpierw zidentyfikuj element, który wskazuje na sposób wytwarzania ciepła. Potem porównaj go z typowymi rozwiązaniami: elektrody/łuk (łukowy), cewka/tygiel (indukcyjny), grzałki (oporowy), palnik (plazmowy). Dopiero na końcu wybierz odpowiedź — to zmniejsza ryzyko strzału.
