KWALIFIKACJA ELE2 - CZERWIEC 2015 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

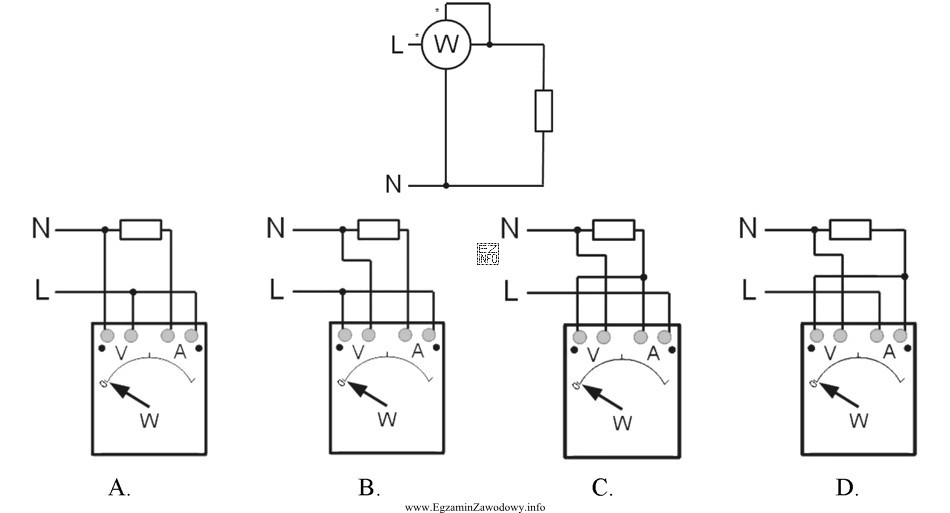

Analizując schematy połączeń watomierza, odpowiedź C jest poprawna, ponieważ przedstawia ona prawidłowe połączenie watomierza z obwodem, gdzie przewód fazowy L jest podłączony do zacisku prądowego watomierza, a przewód neutralny N jest podłączony do zacisku napięciowego watomierza. Pozostałe schematy A, B i D przedstawiają nieprawidłowe połączenia.
