KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2023



PYTANIE NR 23.

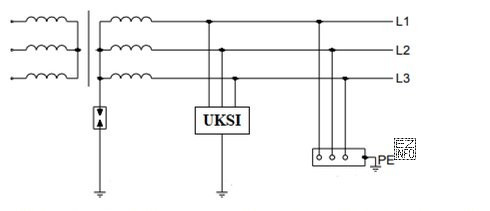

Który układ sieci elektroenergetycznej przedstawia schemat?
Ilustracja przedstawia schemat elektryczny, który jest używany w kontekście egzaminu zawodowego dla technika energetyka,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ IT rozpoznaje się po tym, że punkt neutralny źródła jest izolowany od ziemi (lub połączony z ziemią przez dużą impedancję), natomiast części przewodzące dostępne instalacji są uziemione. W TT i TN punkt neutralny źródła jest uziemiony bezpośrednio, a w TN występuje charakterystyczny układ PE/PEN.

Pełne wyjaśnienie:

W oznaczeniach układów sieci elektroenergetycznych pierwsza litera opisuje relację źródła do ziemi, a druga litera relację części przewodzących dostępnych (obudów urządzeń) do ziemi. Z tego wynikają różnice widoczne na schematach.

Układ "IT" oznacza, że źródło ma punkt neutralny izolowany od ziemi (albo połączony z ziemią przez dużą impedancję). Jednocześnie części przewodzące dostępne instalacji są połączone z uziemieniem. Typową cechą rozpoznawczą na schemacie jest brak bezpośredniego przewodu łączącego punkt neutralny transformatora/źródła z uziomem (czasem jest zaznaczona impedancja między nimi).

Dlaczego pozostałe odpowiedzi nie pasują do układu IT:

  • "TT" – w tym układzie punkt neutralny źródła jest bezpośrednio uziemiony, a części przewodzące dostępne instalacji są uziemione lokalnie (nie przez przewód ochronny połączony z uziemieniem źródła). Na schemacie zwykle widać uziemienie punktu neutralnego po stronie źródła.
  • "TN-S" – źródło ma punkt neutralny uziemiony, a przewody ochronny i neutralny są rozdzielone (PE i N osobno) w całej instalacji. Schemat pokazuje więc uziemiony punkt neutralny oraz osobny tor PE.
  • "TN-C" – również jest uziemiony punkt neutralny źródła, ale funkcje ochronną i neutralną pełni jeden wspólny przewód PEN (brak rozdziału PE i N na całej długości). To charakterystyczna cecha odróżniająca od TN-S.

W praktyce egzaminacyjnej warto patrzeć na dwa elementy: (1) czy punkt neutralny źródła ma bezpośrednie uziemienie, (2) jak rozwiązano przewód ochronny (PE/PEN) i uziemienie obudów. To pozwala szybko odróżnić IT od TN i TT.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza układ sieci IT w elektroenergetyce?
Układ IT to sieć, w której punkt neutralny źródła jest izolowany od ziemi (lub połączony przez dużą impedancję), a części przewodzące dostępne urządzeń są uziemione. Pierwsze doziemienie zwykle nie powoduje natychmiastowego wyłączenia, co bywa korzystne dla ciągłości zasilania.
Jak rozpoznać na schemacie, że to jest IT, a nie TT?
W IT kluczowy jest brak bezpośredniego uziemienia punktu neutralnego źródła (czasem zaznaczona impedancja). W TT punkt neutralny źródła jest uziemiony, a uziemienie obudów jest realizowane lokalnym uziomem odbiorcy. Na schemacie szukaj symbolu uziomu przy punkcie neutralnym.
Dlaczego w TN-S przewody PE i N są rozdzielone?
Rozdzielenie PE i N w TN-S ogranicza prądy robocze w przewodzie ochronnym i zmniejsza ryzyko zakłóceń oraz niebezpiecznych napięć na obudowach przy uszkodzeniach. Na schemacie TN-S zwykle widać uziemiony punkt neutralny oraz osobne tory: jeden dla N i drugi dla PE.
Co odróżnia TN-C od TN-S na rysunku instalacji?
W TN-C występuje jeden wspólny przewód PEN pełniący funkcję ochronną i neutralną, więc nie zobaczysz osobnych PE i N na całej długości. W TN-S PE i N są prowadzone osobno. To jedna z najczęstszych rzeczy sprawdzanych w zadaniach ze schematów.
Czy w układzie IT zawsze występuje transformator separacyjny?
Nie zawsze, ale źródło w IT ma być odseparowane od ziemi (izolacja lub połączenie przez impedancję). Może to wynikać z konstrukcji źródła/transformatora lub sposobu jego uziemienia. Na egzaminie ważniejsze jest rozpoznanie relacji punktu neutralnego do ziemi niż typ samego źródła.
Jakie zabezpieczenia kojarzą się z układem TT w instalacjach?
W TT często kluczową rolę odgrywają wyłączniki różnicowoprądowe, bo impedancja pętli zwarcia bywa zbyt duża, aby zapewnić szybkie zadziałanie zabezpieczenia nadprądowego. Schemat TT zwykle pokazuje uziemiony punkt neutralny źródła oraz niezależny uziom po stronie odbiorcy.
Dlaczego w IT pierwsze doziemienie może nie wyłączyć zasilania?
W IT punkt neutralny jest odizolowany od ziemi, więc przy pierwszym doziemieniu prąd uszkodzeniowy bywa ograniczony (zależnie od pojemności/impedancji do ziemi). Dzięki temu zasilanie może być utrzymane, ale wymagany jest nadzór stanu izolacji i szybka lokalizacja uszkodzenia.
Jakie są typowe błędy przy rozpoznawaniu TN, TT i IT?
Najczęściej myli się układ uziemienia źródła z uziemieniem odbioru: uczniowie patrzą tylko na obecność uziomu przy obudowie, pomijając, czy punkt neutralny źródła jest uziemiony. Drugi błąd to automatyczne uznanie, że "jak jest PE, to TN", bez sprawdzenia, czy nie ma izolacji od ziemi.
Jak na egzaminie szybko analizować schemat układu sieci?
Stosuj stałą procedurę: (1) sprawdź, czy punkt neutralny źródła ma uziom (bezpośrednio czy przez impedancję), (2) sprawdź, jak uziemione są obudowy, (3) zobacz, czy jest PE i N osobno czy wspólny PEN. To zwykle wystarcza do jednoznacznej klasyfikacji.
Gdzie w praktyce spotyka się układ IT i po co się go stosuje?
Układ IT stosuje się tam, gdzie ważna jest ciągłość zasilania i ograniczenie skutków pierwszego doziemienia (np. wybrane instalacje przemysłowe lub specjalne). Wymaga to jednak monitorowania izolacji i odpowiedniej organizacji eksploatacji, bo kolejne uszkodzenie może stać się groźne.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Układ IT rozpoznaje się po tym, że punkt neutralny źródła jest izolowany od ziemi (lub połączony z ziemią przez dużą impedancję), natomiast części przewodzące dostępne instalacji są uziemione."

Źródła:

  • IEC 60364-4-41, "Low-voltage electrical installations – Part 4-41: Protection for safety – Protection against electric shock" (wymagania i terminologia układów sieciowych TN/TT/IT)
  • HD 60364-4-41 (harmonization document CENELEC) – sekcje dot. ochrony przeciwporażeniowej i układów sieciowych

Materiały:

  • Podręczniki do elektroenergetyki/instalacji elektrycznych omawiające układy sieci TN/TT/IT
  • Materiały dydaktyczne o ochronie przeciwporażeniowej i samoczynnym wyłączeniu zasilania
  • Normy z serii IEC/HD 60364 dotyczące ochrony przeciwporażeniowej (sekcje o układach sieciowych)
