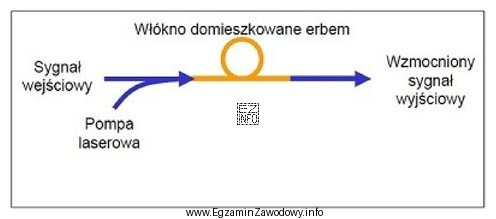

Wzmacniacz EDFA (Erbium Doped Fibre Amplifier) jest klasycznym wzmacniaczem optycznym stosowanym w sieciach światłowodowych, szczególnie w torach dalekiego zasięgu i systemach WDM/DWDM. Jego kluczową cechą jest to, że ośrodkiem czynnym jest odcinek włókna światłowodowego domieszkowanego jonami erbu. W praktycznych schematach blokowych często pojawiają się elementy takie jak: źródło pompujące (laser), sprzęgacz WDM do wprowadzenia pompy do włókna aktywnego, izolatory/optyczne separatory oraz filtracja na wyjściu.
Odpowiedź "EDFA (Erbium Doped Fibre Amplifier)" jest poprawna, gdy rysunek przedstawia właśnie taki układ z wyróżnionym włóknem erbowym i torem pompowania. To rozpoznanie opiera się na identyfikacji elementów charakterystycznych dla EDFA, a nie tylko na ogólnej informacji "wzmacniacz optyczny".
- "SOA (Semiconductor Optical Amplifier)" jest niepoprawne, ponieważ SOA jest wzmacniaczem półprzewodnikowym (struktura podobna do lasera półprzewodnikowego bez rezonatora lub z inną konfiguracją). Na schematach częściej występuje jako pojedynczy moduł półprzewodnikowy, bez odcinka włókna domieszkowanego erbem jako ośrodka czynnego.
- "Rammana" (rozumiane jako wzmacniacz Ramanowski) jest niepoprawne w tym kontekście: wzmocnienie Ramanowskie wykorzystuje zjawisko rozpraszania Ramana w światłowodzie i zwykle wiąże się z innym sposobem realizacji pompy (często pompa w tym samym włóknie transmisyjnym), a nie z "włóknem erbowym" jako specjalnym odcinkiem ośrodka czynnego.
- "Brillouin’a" odnosi się do zjawisk Brillouina (rozpraszanie Brillouina). Tego typu mechanizmy nie są typowym sposobem budowy klasycznego wzmacniacza liniowego w torach telekomunikacyjnych w formie "modułu EDFA". W praktyce częściej są rozpatrywane jako efekty nieliniowe w światłowodzie (często niepożądane), a nie podstawowa technologia wzmacniacza w przedstawianej postaci.
Wskazówka egzaminacyjna: szukaj na rysunku elementów jednoznacznych (np. opis "Er", "erbium", "Er-doped fiber", tor "pump"). Jeśli schemat pokazuje ośrodek czynny jako półprzewodnik, wtedy bardziej pasuje SOA. Jeśli akcent jest na rozpraszaniu i pompie w tym samym włóknie transmisyjnym, rozważa się rozwiązania Ramanowskie.
