KWALIFIKACJA BUD12 - CZERWIEC 2017

PYTANIE NR 4.

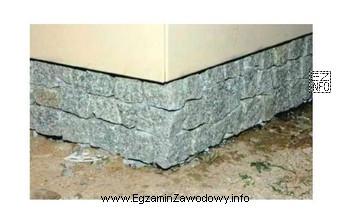

Który z elementów budynku przedstawiono na rysunku?
Ilustracja przedstawia fragment budynku, a konkretnie jego cokół, co jest zgodne z poprawną odpowiedzią na pytanie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Cokół to dolna, zwykle wysunięta lub wzmocniona część ściany zewnętrznej, chroniąca elewację przed wodą, zabrudzeniami i uszkodzeniami. Attyka jest ponad dachem, gzyms to poziomy profil, a ryzalit to wysunięta część bryły. Na rysunku rozpoznaje się go jako pas u podstawy elewacji, tuż nad terenem.

Pełne wyjaśnienie:

Rozpoznanie cokołu polega na wskazaniu najniższej części elewacji, znajdującej się bezpośrednio nad gruntem, opaską lub chodnikiem. Cokół bywa wykonany z trwalszego materiału niż reszta elewacji (np. beton, kamień, tynk mozaikowy) i jego zadaniem jest ochrona ściany przed zawilgoceniem, wodą rozbryzgową, zabrudzeniami oraz uszkodzeniami mechanicznymi w strefie przyziemia.

Odpowiedź "Attykę." odrzucamy, ponieważ attyka jest elementem położonym u góry budynku: stanowi ściankę ponad krawędzią dachu lub stropodachu, często maskuje połać albo urządzenia dachowe. Nie występuje przy podstawie elewacji.

Odpowiedź "Gzyms." jest błędna, bo gzyms to poziomy, profilowany występ lub listwa na elewacji, zwykle w strefie stropów, pod parapetami albo pod okapem/dachem. Może dzielić kondygnacje lub stanowić zwieńczenie, ale nie jest typowym pasem ochronnym tuż nad terenem.

Odpowiedź "Ryzalit." nie pasuje, bo ryzalit to część bryły wysunięta przed lico ściany na całą wysokość lub znaczną jej część (np. środkowy fragment fasady). To rozwiązanie przestrzenne fasady, a nie detal wykończeniowy przy gruncie.

W praktyce betoniarz-zbrojarz spotyka zagadnienie cokołu m.in. przy robotach w strefie fundamentów i przyziemia: przygotowaniu podłoża, wykonywaniu elementów żelbetowych, a także współpracy z ekipami od izolacji i wykończeń, gdzie ważne jest poprawne nazewnictwo i lokalizacja elementu na elewacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Cokół to dolna część elewacji (strefa przyziemia), umieszczona tuż nad gruntem lub opaską. Zwykle jest bardziej odporna na wodę i zabrudzenia niż reszta ściany, dlatego bywa wykonana z trwalszego materiału lub ma inną okładzinę.
Szukaj pasa lub fragmentu wykończenia przy samej podstawie ściany zewnętrznej. Cokół jest najniżej położonym elementem elewacji i często ma inną fakturę/kolor niż tynk powyżej, bo ma chronić strefę najbardziej narażoną na zachlapania.
Attyka jest elementem górnym – znajduje się ponad krawędzią dachu lub stropodachu i tworzy ściankę przy dachu. Cokół jest elementem dolnym – przy gruncie. Różni je położenie na elewacji i funkcja (zwieńczenie vs ochrona przyziemia).
Gzyms to poziomy, profilowany występ lub listwa na elewacji, często na wysokości stropu, okapu albo pod parapetami. Cokół to pas przy ziemi. Kluczowa różnica to usytuowanie: gzyms jest zwykle "wyżej", a cokół zawsze przy podstawie ściany.
Ryzalit to część bryły budynku wysunięta przed lico ściany na całą wysokość lub znaczną jej część (np. środkowy fragment fasady). To rozwiązanie kształtujące bryłę, a nie detal wykończeniowy. Na rysunku widać go jako wyraźne "wypchnięcie" fasady.
Najczęściej myli się cokół z gzymsem, bo oba mogą wyglądać jak poziomy pas. Pomaga analiza położenia: cokół jest przy gruncie, gzyms zwykle dzieli kondygnacje lub jest pod dachem. Attyka jest ponad dachem, a ryzalit zmienia bryłę, nie tylko detal.
Strefa przyziemia jest narażona na zachlapania wodą, zasolenie, zabrudzenia i uszkodzenia mechaniczne. Dlatego cokół często wykańcza się materiałem bardziej odpornym (np. okładzina, tynk mozaikowy, beton), aby zwiększyć trwałość elewacji.
Prace związane z cokołem pojawiają się po wykonaniu elementów przyziemia (fundamenty, ściany fundamentowe) oraz po ułożeniu izolacji przeciwwilgociowej i przygotowaniu podłoża pod wykończenie. Dokładny moment zależy od technologii elewacji i harmonogramu wykończeń.
Typowy błąd to wybór "gzymsu" tylko dlatego, że na rysunku widać poziomą linię. Drugi błąd to ignorowanie skali i położenia względem terenu. Warto zawsze sprawdzić, czy element jest przy gruncie (cokół), czy wyżej (gzyms), czy na górze (attyka).
Ucz się terminów wraz z ich położeniem na elewacji: dół (cokół), środek (gzyms kondygnacyjny), góra (gzyms koronujący, attyka) oraz element bryły (ryzalit). Pomagają krótkie serie rysunków elewacji i przekrojów oraz własne notatki ze szkicami.
info

Około 69% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że cokół to dolna, zwykle wysunięta lub wzmocniona część ściany zewnętrznej, chroniąca elewację przed wodą, zabrudzeniami i uszkodzeniami.

Źródła:

  • Encyklopedia PWN – hasło "cokół" (architektura), https://encyklopedia.pwn.pl/haslo/cokol;3894093.html - dostęp 2026-02-27
  • Encyklopedia PWN – hasło "attyka", https://encyklopedia.pwn.pl/haslo/attyka;3871544.html - dostęp 2026-02-27
  • Encyklopedia PWN – hasło "gzyms", https://encyklopedia.pwn.pl/haslo/gzyms;3909380.html - dostęp 2026-02-27

Materiały:

  • Słownik/encyklopedia terminów budowlanych i architektonicznych (hasła: cokół, gzyms, attyka, ryzalit)
  • Podręczniki do podstaw budownictwa/rysunku budowlanego (rozdziały o elewacji i detalach architektonicznych)
  • Ćwiczenia z rozpoznawania elementów budynku na rysunkach elewacji i przekrojach
