KWALIFIKACJA ELM2 - CZERWIEC 2018 (test 2)



PYTANIE NR 34.

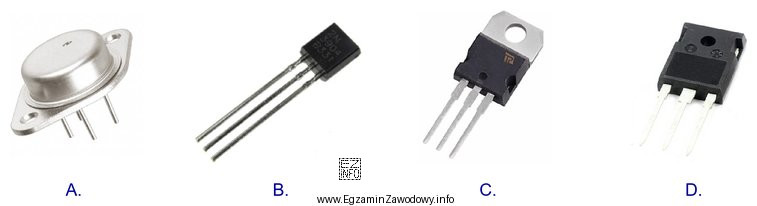

Który z elementów przedstawionych na rysunku umieszczono w obudowie TO-92?
Ilustracja przedstawia cztery różne elementy elektroniczne, które są oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
TO-92 to typowa małosygnałowa obudowa przewlekana z trzema wyprowadzeniami, zwykle wąska, plastikowa, z jedną ścianką spłaszczoną. Poprawna jest odpowiedź wskazująca element o takim kształcie na rysunku. Pozostałe odpowiedzi odpowiadają innym obudowom (np. większym mocy lub SMD), więc nie spełniają cech TO-92.

Pełne wyjaśnienie:

Obudowa TO-92 jest jedną z najczęściej spotykanych obudów elementów półprzewodnikowych do montażu przewlekanego (THT), szczególnie dla małosygnałowych tranzystorów i niektórych czujników. W zadaniach egzaminacyjnych rozpoznaje się ją zwykle po kilku cechach widocznych na rysunku:

  • Trzy wyprowadzenia w jednym rzędzie (typowo prostowane do otworów w PCB).
  • Mały, wąski korpus z tworzywa, często z jedną stroną spłaszczoną (ułatwia identyfikację i orientację).
  • Montaż przewlekany – wyprowadzenia są dłuższe niż w obudowach SMD i przechodzą przez płytkę.

Odpowiedź uznana za poprawną wskazuje na rysunku element o właśnie takich cechach obudowy. To rozumowanie jest prawidłowe, ponieważ w TO-92 kluczowe jest rozpoznanie kształtu i liczby wyprowadzeń, a nie nazwy elementu (np. "tranzystor") – różne elementy mogą być w tej samej obudowie.

Pozostałe odpowiedzi są niepoprawne, gdyż typowo przedstawiają obudowy o innej konstrukcji: mogą mieć inną liczbę wyprowadzeń, inną geometrię (np. większy radiator/metalowy języczek w obudowach mocy), albo być przystosowane do montażu powierzchniowego (SMD), gdzie wyprowadzenia są krótkie i nie przechodzą przez otwory PCB.

Wskazówka praktyczna na egzamin: najpierw policz wyprowadzenia i sprawdź, czy element wygląda na przewlekany. Potem zwróć uwagę na charakterystyczne "półokrągłe" zakończenie i spłaszczenie jednej ścianki – to najczęstsze cechy rysunkowe TO-92.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest obudowa TO-92 w elektronice?
TO-92 to popularna, mała obudowa elementów półprzewodnikowych do montażu przewlekanego. Najczęściej ma trzy wyprowadzenia w jednym rzędzie i niewielki plastikowy korpus, często z jedną stroną spłaszczoną. Spotyka się ją m.in. w małosygnałowych tranzystorach i niektórych czujnikach.
Jak rozpoznać TO-92 na rysunku montażowym?
Szukaj elementu przewlekanego z 3 nóżkami i małym korpusem. Na rysunkach TO-92 bywa przedstawiane jako niewielka "kapsułka" z zaokrągloną górą i spłaszczoną ścianką. Kluczowe są: liczba wyprowadzeń, układ w jednym rzędzie i mały gabaryt.
Dlaczego TO-92 ma zwykle spłaszczoną ściankę?
Spłaszczenie pomaga w orientacji elementu podczas montażu oraz ułatwia identyfikację wyprowadzeń w powiązaniu z dokumentacją. W praktyce ogranicza to ryzyko obrócenia elementu o 180° i błędnego podłączenia. Na płytkach PCB często odpowiada temu nadruk obrysu z płaską stroną.
Czy TO-92 zawsze oznacza tranzystor?
Nie. TO-92 to nazwa obudowy, a nie funkcji elementu. W tej samej obudowie mogą występować różne elementy, np. tranzystory, stabilizatory, czujniki temperatury. Dlatego w zadaniach egzaminacyjnych należy rozpoznawać kształt i wyprowadzenia, a nie zgadywać po skojarzeniu.
Jakie są typowe błędy przy rozpoznawaniu TO-92 na obrazku?
Najczęściej myli się TO-92 z innymi małymi obudowami przewlekanymi, bo "wszystkie są czarne i małe". Błąd wynika z pomijania detali: liczby nóżek, sposobu montażu (THT vs SMD) i charakterystycznego spłaszczenia. Warto najpierw policzyć wyprowadzenia, dopiero potem oceniać kształt.
Jak odróżnić TO-92 od obudów mocy przewlekanych?
Obudowy mocy są zwykle większe, mogą mieć metalowy języczek lub powierzchnię do odprowadzania ciepła i często wyglądają "płasko" oraz masywnie. TO-92 jest małe i służy głównie do małych mocy. Na rysunku zwracaj uwagę na gabaryt i brak elementów typowych dla radiatora.
Kiedy stosuje się elementy w obudowie TO-92 w montażu urządzeń?
Stosuje się je, gdy wymagany jest prosty montaż przewlekany, łatwa wymiana w serwisie lub gdy projekt jest edukacyjny/prototypowy. TO-92 bywa korzystne w układach małosygnałowych, gdzie moc strat jest niewielka. W produkcji masowej częściej spotyka się SMD, ale TO-92 nadal jest obecne.
Jakie wyprowadzenia ma element w obudowie TO-92?
Typowo są to trzy wyprowadzenia, ale ich funkcje zależą od elementu. Dla tranzystora bipolarnego są to zwykle: kolektor, baza, emiter (kolejność zależy od modelu). Dlatego zawsze łącz rozpoznanie obudowy z kartą katalogową lub opisem na schemacie, zamiast zakładać jedną stałą kolejność.
Czy można lutować TO-92 tak samo jak elementy SMD?
Nie wprost. TO-92 jest przeznaczone do montażu przewlekanego: nóżki przechodzą przez otwory PCB i lutuje się je od strony ścieżek. Elementy SMD lutuje się na padach na powierzchni płytki. Na egzaminie warto od razu rozpoznać, czy rysunek pokazuje wyprowadzenia do otworów.
Jak przygotować się do pytań o obudowy elementów na egzaminie ELM.2?
Najlepiej uczyć się przez porównywanie zdjęć i realnych elementów: liczba wyprowadzeń, kształt korpusu, sposób montażu. Zrób własną "ściągę" najczęstszych obudów przewlekanych i SMD. Ćwicz też czytanie kart katalogowych (sekcje: package, mechanical drawing), bo tam są rysunki obudów.
info

Statystycznie 62% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że tO-92 to typowa małosygnałowa obudowa przewlekana z trzema wyprowadzeniami, zwykle wąska, plastikowa, z jedną ścianką spłaszczoną.
