W technologii montażu kadłubów (w tym bloku rufowego) sama kolejność "numerków" w oznaczeniach sekcji nie jest jedynym kryterium. Plan montażu uznaje się za prawidłowy technologicznie, gdy:
- zapewnia bazowanie (montaż od elementów, które wyznaczają geometrię),
- utrzymuje dostęp montażowy do pasowania, spoin, pomiarów i ewentualnych korekt,
- ogranicza ryzyko odkształceń spawalniczych przez sensowne "domykanie" konstrukcji na końcu,
- minimalizuje konieczność rozcinania/ponownego spawania po wykryciu niezgodności geometrycznych.

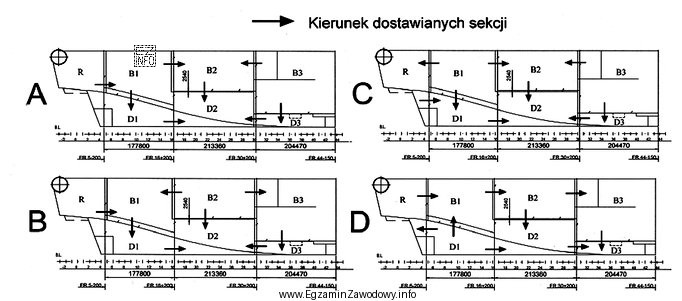

Wskazana sekwencja D2+D3+D1+B2+B3+B1+R jest zgodna z typową logiką: najpierw scala się grupę elementów oznaczonych jako D (często traktowanych jako część bazowa/scaleniowa w danym węźle), następnie dołącza się kolejne elementy B, a element oznaczony jako R (często "zamykający"/końcowy dla układu) pozostawia na koniec.
Dlaczego pozostałe propozycje są niekorzystne?
- Wariant z kolejnością ...+B3+B1+B2+R może sugerować zmianę kolejności w obrębie grupy B. Jeżeli w danej technologii B2 jest elementem, do którego bazuje się B3 i B1, taka zamiana utrudnia pasowanie lub wymusza korekty.
- Wariant ...+B2+R+B3+B1 wprowadza element R przed zakończeniem montażu grupy B. Taka praktyka zwykle grozi ograniczeniem dostępu do spoin/pomiarów oraz "zamknięciem" przestrzeni przed wykonaniem kluczowych połączeń.
- Wariant D3+D2+B3+B2+B1+R+D1 odkłada D1 na sam koniec, po wprowadzeniu B i R. Jeżeli D1 należy do części bazowej D, takie przesunięcie często prowadzi do trudniejszego bazowania i większego ryzyka rozbieżności geometrycznych.
Na egzaminie warto szukać odpowiedzi, w której element końcowy (tu: R) jest montowany po zbudowaniu "szkieletu" oraz po dołączeniu elementów wymagających dostępu. Jeśli dwa warianty różnią się tylko miejscem elementu "zamykającego", zazwyczaj poprawny jest ten, gdzie zamknięcie jest na końcu.
