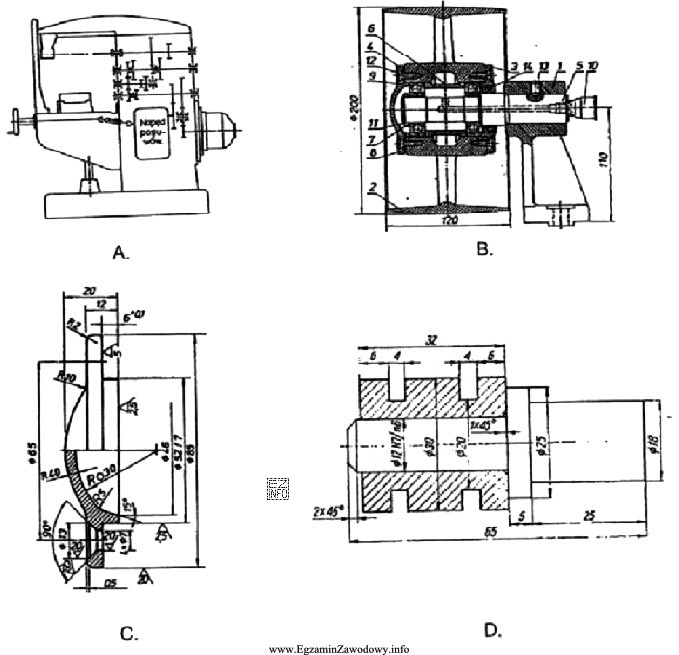

Rysunek złożeniowy (montażowy) służy do przedstawienia całego zespołu zbudowanego z wielu części. Jego celem jest pokazanie, jak elementy do siebie pasują oraz jak są względem siebie usytuowane po zmontowaniu. Dlatego na rysunku złożeniowym typowo można spotkać:
- kilka elementów widocznych jednocześnie (części składowe zespołu),
- wzajemne położenie części i sposób ich połączenia (np. śruby, kołki, wpusty),
- przekroje ułatwiające pokazanie wnętrza i kolejności ułożenia elementów,
- oznaczenia części (np. numeracja pozycji) powiązane z zestawieniem części.
Odpowiedź wskazująca rysunek złożeniowy jest poprawna wtedy, gdy dany rysunek nie przedstawia pojedynczego detalu, lecz kompletny wyrób lub podzespół z elementami składowymi w montażu.
Dlaczego pozostałe odpowiedzi mogą być błędne? Najczęściej inne rysunki w zestawie to: rysunek wykonawczy (pokazuje jeden detal wraz z wymiarami i tolerancjami do wytworzenia), schemat (pokazuje zależności funkcjonalne, a nie rzeczywisty kształt i montaż) albo rysunek poglądowy (wygląd ogólny bez informacji o złożeniu). Te formy nie pokazują jednoznacznie zespołu części ani relacji montażowych.
W kontekście BHP umiejętność rozpoznania rysunku złożeniowego pomaga np. przy analizie dokumentacji maszyn: łatwiej zidentyfikować, gdzie powinny być osłony i elementy zabezpieczające, czy montaż umożliwia bezpieczną obsługę oraz jak wygląda dostęp do stref niebezpiecznych podczas konserwacji.
