Naczynie wzbiorcze przeponowe ciśnieniowe stosuje się w zamkniętych instalacjach grzewczych. Jego zadaniem jest przejęcie przyrostu objętości wody (lub roztworu) podczas nagrzewania, tak aby ograniczyć wzrost ciśnienia w układzie i zapewnić stabilną pracę instalacji.

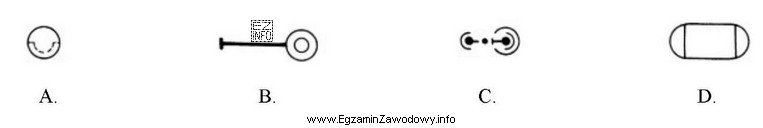

Kluczową cechą naczynia przeponowego jest przepona (membrana) oddzielająca część wodną od części gazowej. W symbolice graficznej ten wyróżnik bywa przedstawiany jako podział wnętrza zbiornika (np. dwie symetryczne linie lub linia rozdziału w okręgu). Dlatego odpowiedź "A" jest właściwa, jeśli prezentuje zbiornik z wyraźnym znakiem przepony.
Pozostałe symbole mogą odnosić się do innych elementów, które bywają mylone z naczyniem przeponowym:
- otwarte naczynie wzbiorcze (dla układów otwartych) – zwykle ma symbol sugerujący połączenie z atmosferą, bez wyróżnika przepony;
- zwykły zbiornik/pojemnik – może być zaznaczony jako kształt zbiornika bez podziału wewnętrznego, co nie opisuje pracy przeponowej;
- armatura lub urządzenia pomocnicze (np. odpowietrznik, filtr, separator) – ich symbole są bardziej "instalacyjne" niż "zbiornikowe" i nie wskazują na komorową budowę z membraną.
W zadaniach egzaminacyjnych warto wykonać prostą procedurę: (1) znaleźć symbol zbiornika, (2) sprawdzić, czy ma cechę przepony/podziału, (3) odrzucić znaki typowe dla elementów przepływowych (zawory, filtry), (4) upewnić się, że pasuje do opisu: rzut poziomy i instalacja grzewcza.
