Sygnał wywołania (dzwonienia) w łączu abonenckim to sygnał podawany z centrali do aparatu abonenta w celu zasygnalizowania połączenia przychodzącego. Kluczowe w pytaniu jest słowo rytm (emisja/przerwa), czyli tzw. kadencja: określa, jak długo sygnał jest "nadawany" (emisja), a jak długo występuje cisza/odstęp (przerwa), zanim cykl zacznie się od nowa.

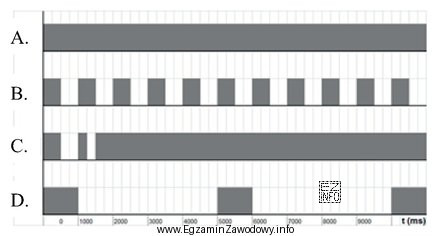

Na ilustracji oś czasu jest podana w milisekundach, więc 1000 ms to 1 s. Prawidłowy przebieg musi więc mieć wyraźnie widoczną sekwencję "włączone/wyłączone" o odpowiednich czasach.
Dlaczego D jest poprawne?
Przebieg D pokazuje:
- stan wysoki od 0 do 1000 ms (czyli 1 s emisji),
- następnie stan niski od 1000 ms do 5000 ms (czyli 4 s przerwy),
- po czym cykl się powtarza (kolejna emisja w okolicach 5000–6000 ms).
Taki przebieg jednoznacznie przedstawia kadencję 1 s / 4 s.Dlaczego pozostałe odpowiedzi są błędne?
- A – sygnał jest ciągły (brak przerw), więc nie opisuje rytmu "emisja/przerwa". To raczej przykład stałego stanu, a nie kadencjonowanego dzwonienia.
- B – szybki przebieg impulsowy o wypełnieniu około 50% tworzy bardzo krótkie okresy emisji i przerwy. Taki wzór nie odpowiada typowej kadencji dzwonienia, gdzie przerwa jest wielokrotnie dłuższa od emisji.
- C – przebieg zmienia charakter (najpierw impulsy, potem stan ciągły), więc nie daje stałego, powtarzalnego rytmu emisja/przerwa wymaganego dla sygnału wywołania.
Wskazówka egzaminacyjna: zawsze sprawdzaj skalę czasu (ms) i licz długości odcinków. Łatwo pomylić sygnał wywołania w linii z innymi sygnałami (np. tonami) lub z przebiegami impulsowymi, jeśli ocenia się je tylko "na oko".
