Pytanie dotyczy rozpoznania elementu stalowego, który służy do osadzania (kotwienia) słupa drewnianego w betonie. W praktyce ciesielskiej jest to najczęściej kotwa/stopa słupa typu U (uchwyt w kształcie litery U), czyli okucie, które przyjmuje przekrój słupa i umożliwia jego stabilne zamocowanie do fundamentu. Taki element ma formę "kieszeni" lub jarzma, w które wsuwany jest słup, a następnie słup jest skręcany śrubami/wkrętami z okuciem. Część kotwy jest przeznaczona do zakotwienia w betonie albo do przykręcenia do wcześniej wykonanego fundamentu.
Dlaczego to rozwiązanie jest właściwe?
- Zapewnia przeniesienie obciążeń ze słupa na fundament (siły pionowe i część sił poziomych).
- Stabilizuje słup i ogranicza jego przesuw/obrót.
- Chroni drewno przed bezpośrednim kontaktem z betonem (mniej ryzyka zawilgocenia i przyspieszonej degradacji).
Dlaczego pozostałe typowe elementy stalowe bywają błędnym wyborem? Kątowniki, płytki perforowane czy płaskowniki są często używane w konstrukcjach drewnianych, ale ich podstawowym zadaniem jest łączenie elementów drewnianych między sobą albo wzmacnianie węzłów. Mogą też służyć do przykręcenia do podłoża, jednak bez cechy "uchwytu słupa" (jarzma U) nie zapewniają prawidłowego osadzenia słupa w betonie i utrzymania geometrii węzła.

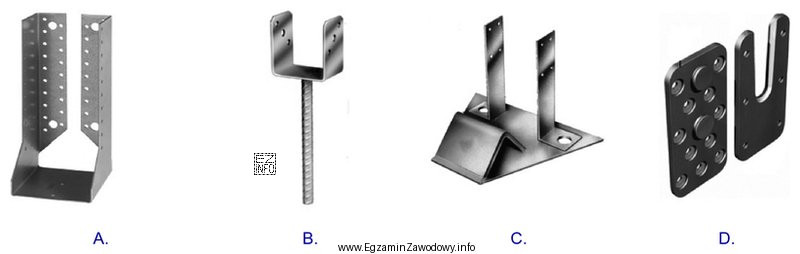

Wskazówka egzaminacyjna: szukaj na ilustracji elementu, który obejmuje słup z dwóch stron (kształt U) i jest logicznie przeznaczony do pracy w fundamencie (kotwienie), a nie tylko do płaskiego skręcania drewna z drewnem.
